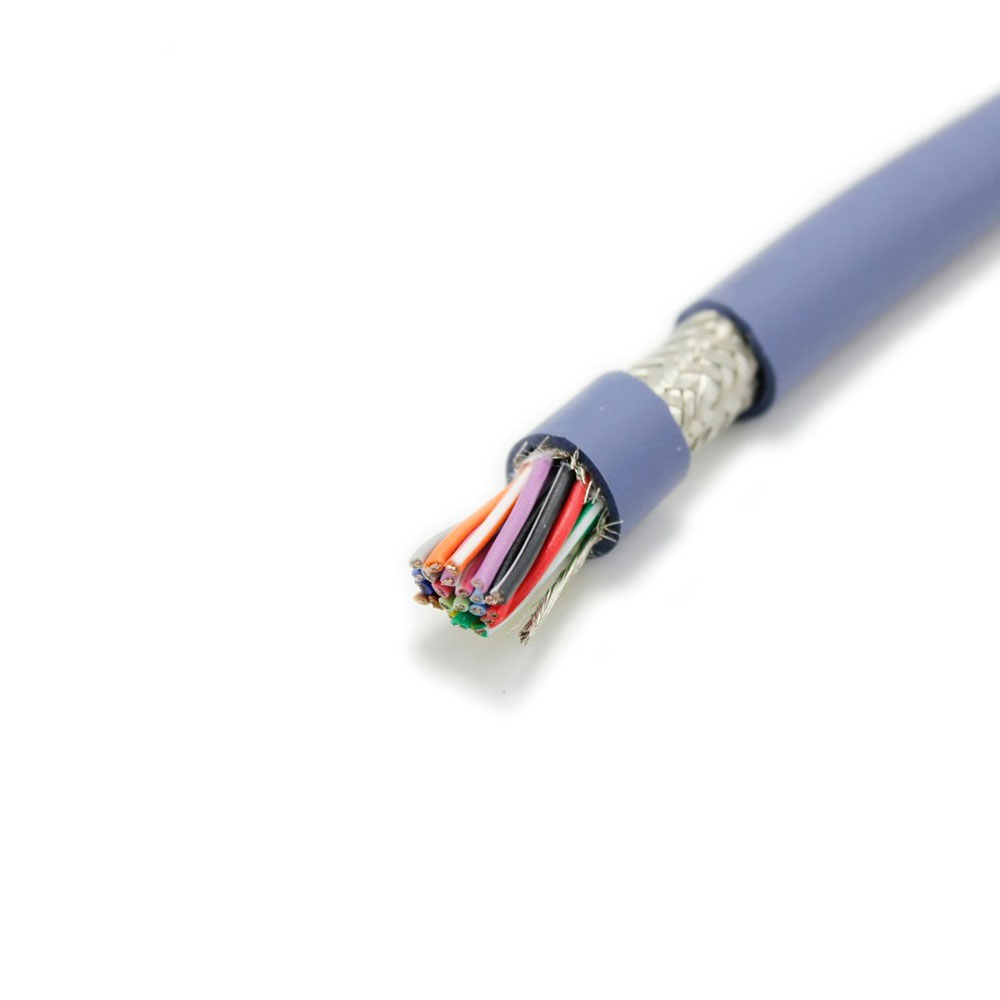

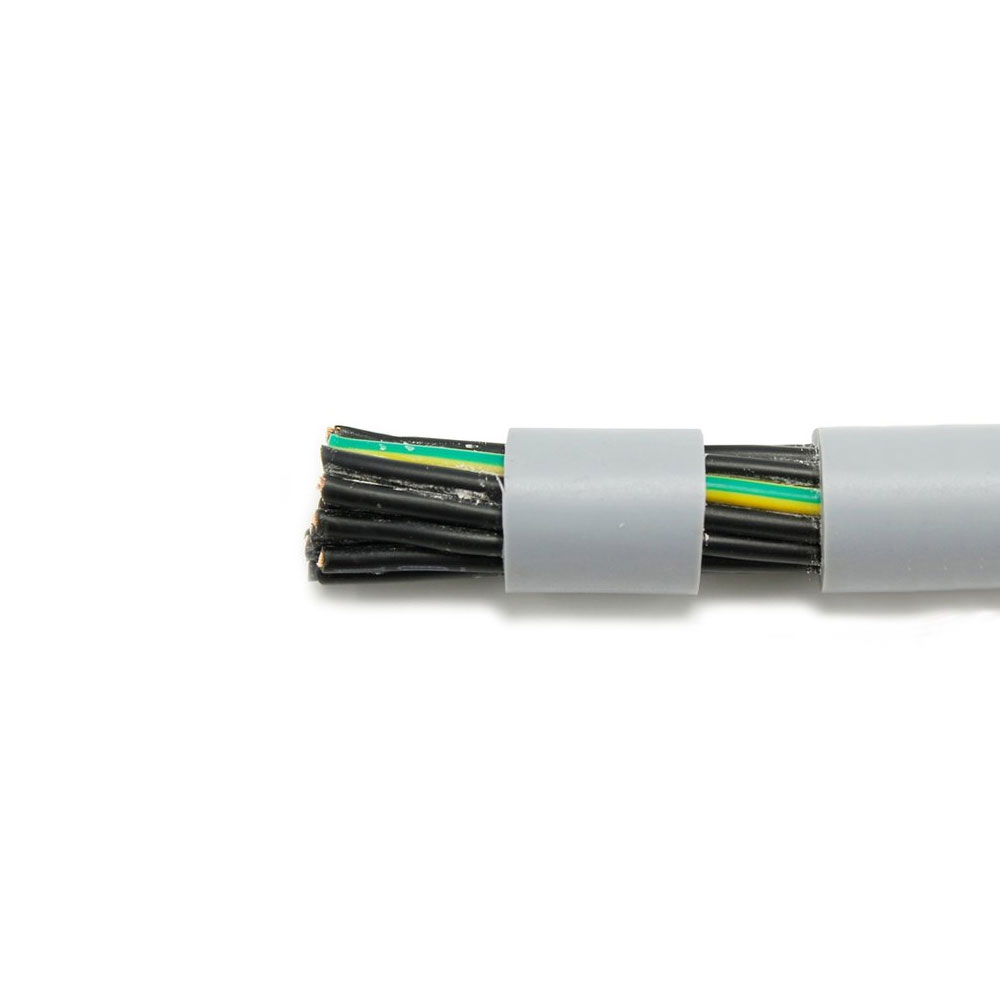

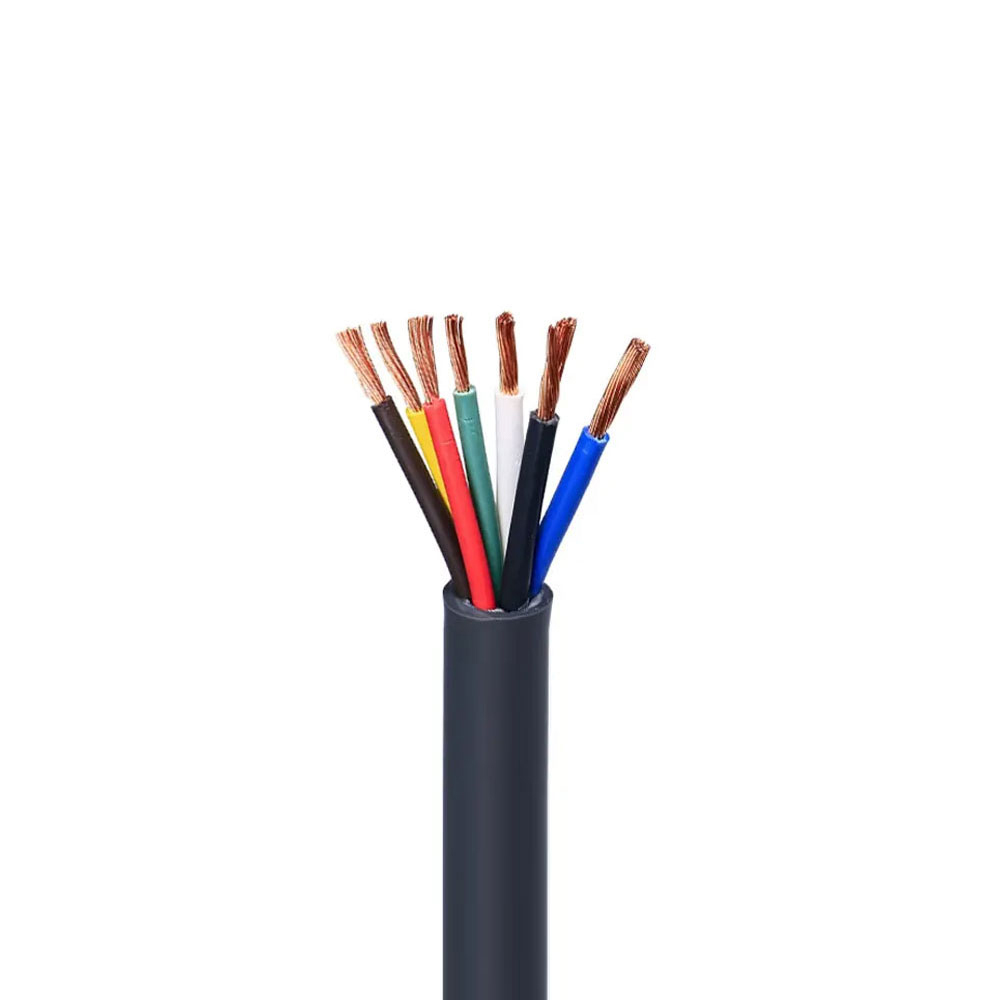

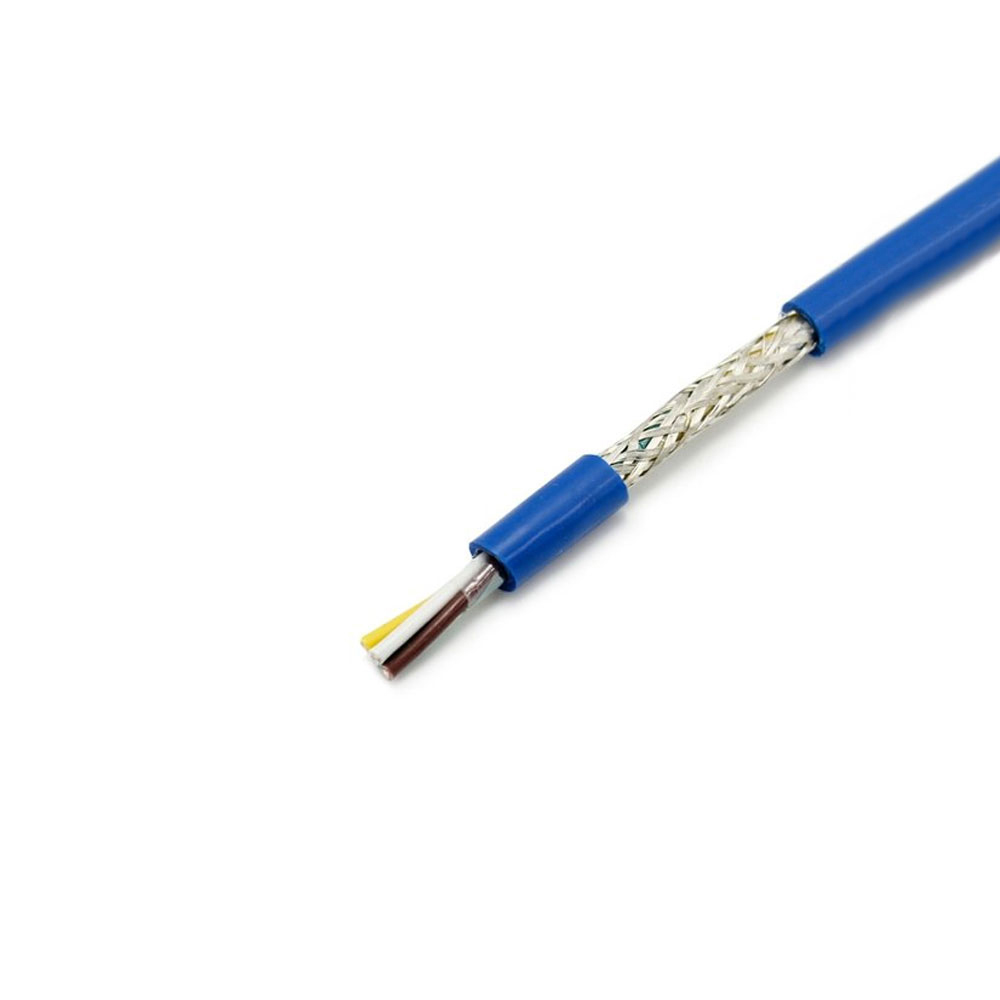

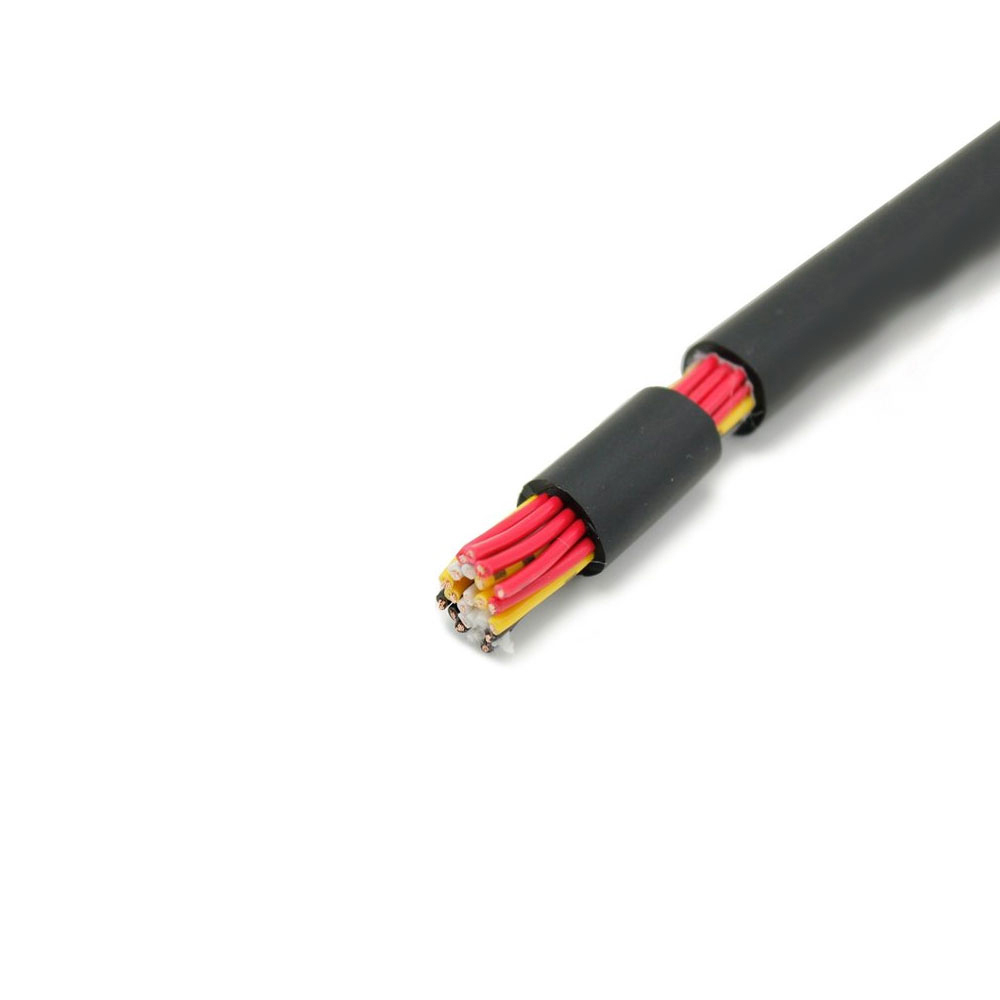

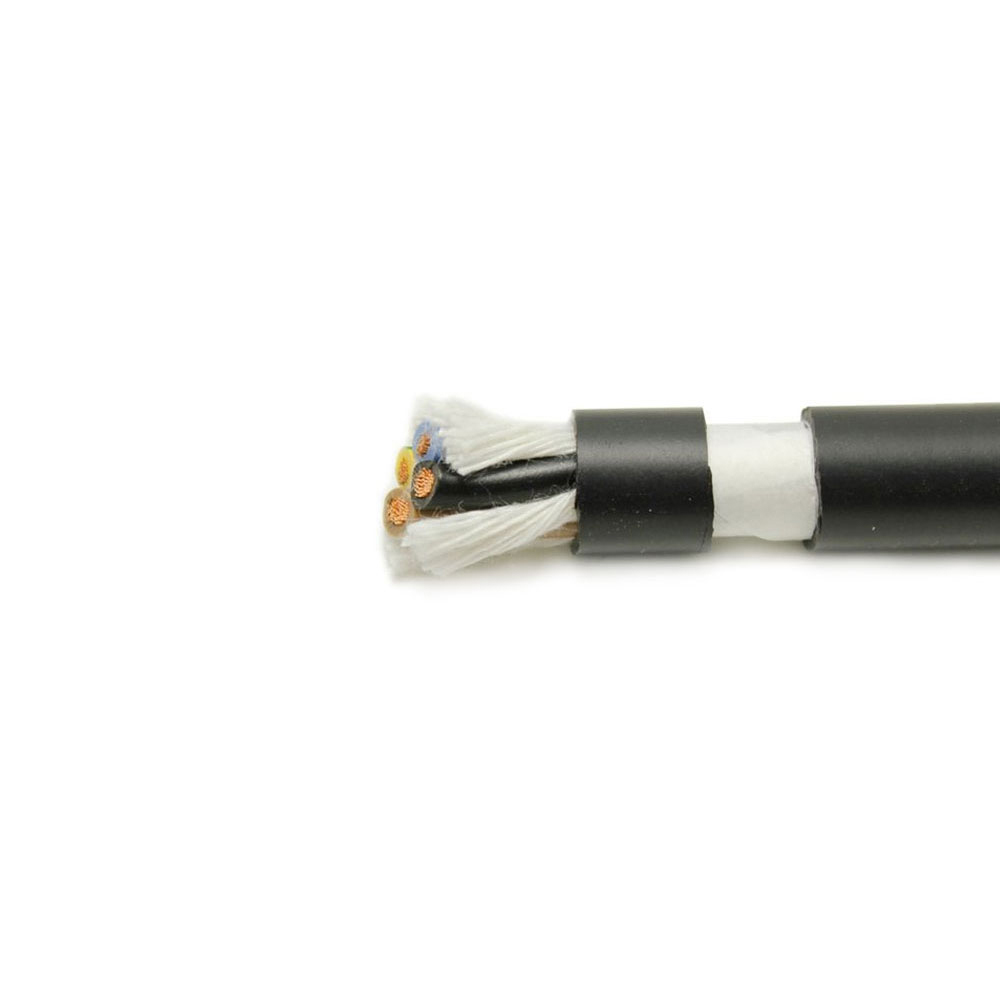

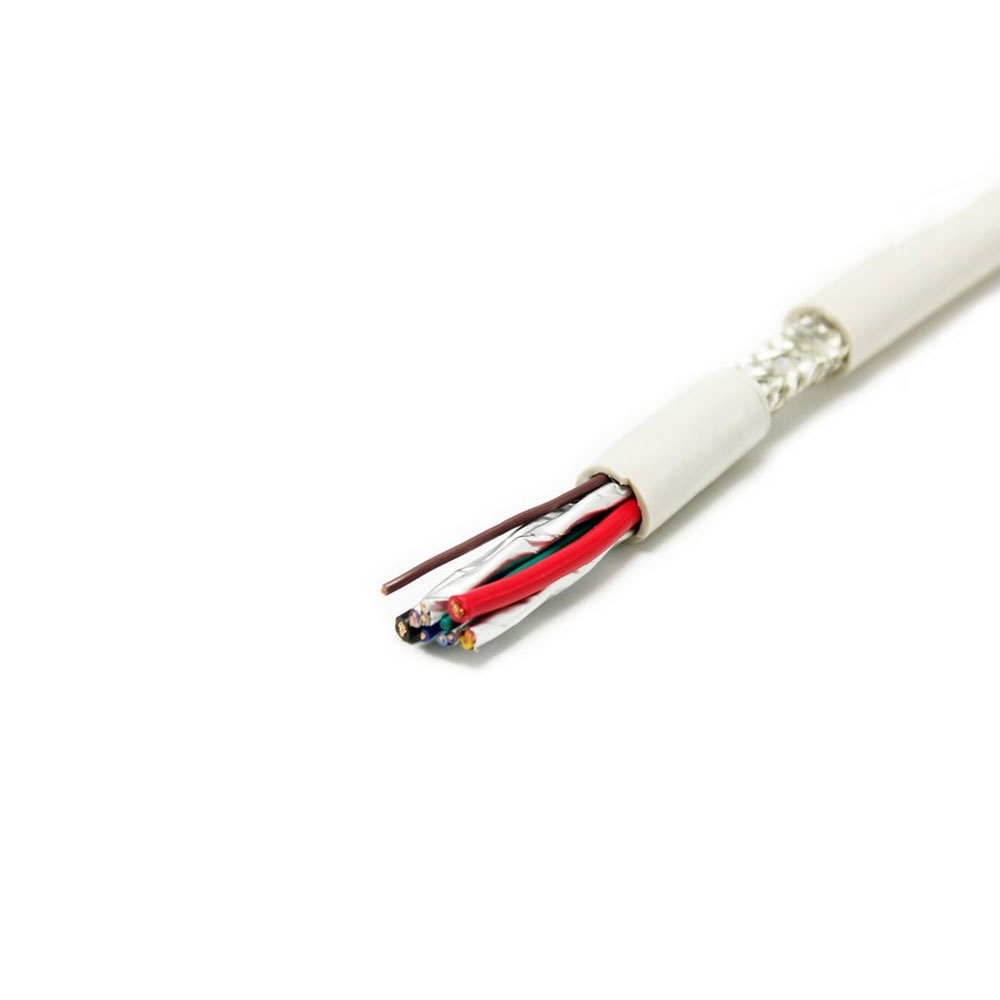

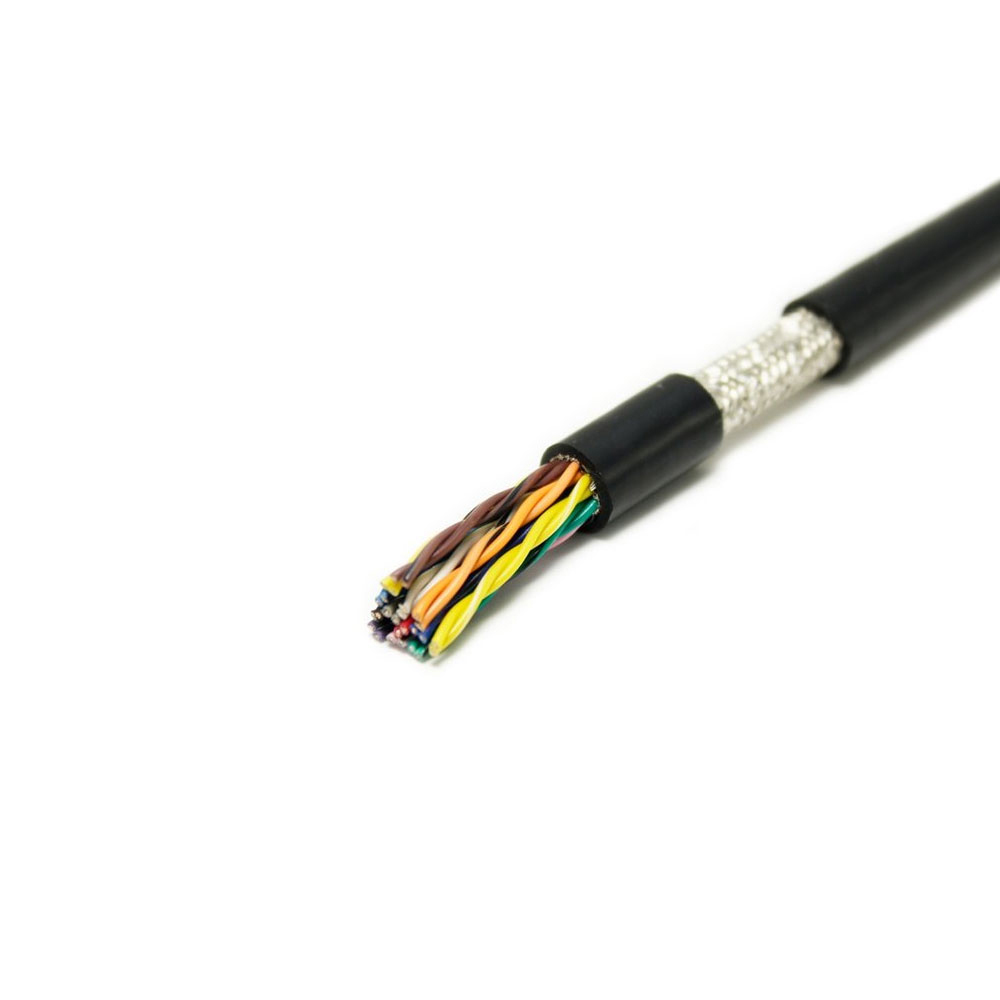

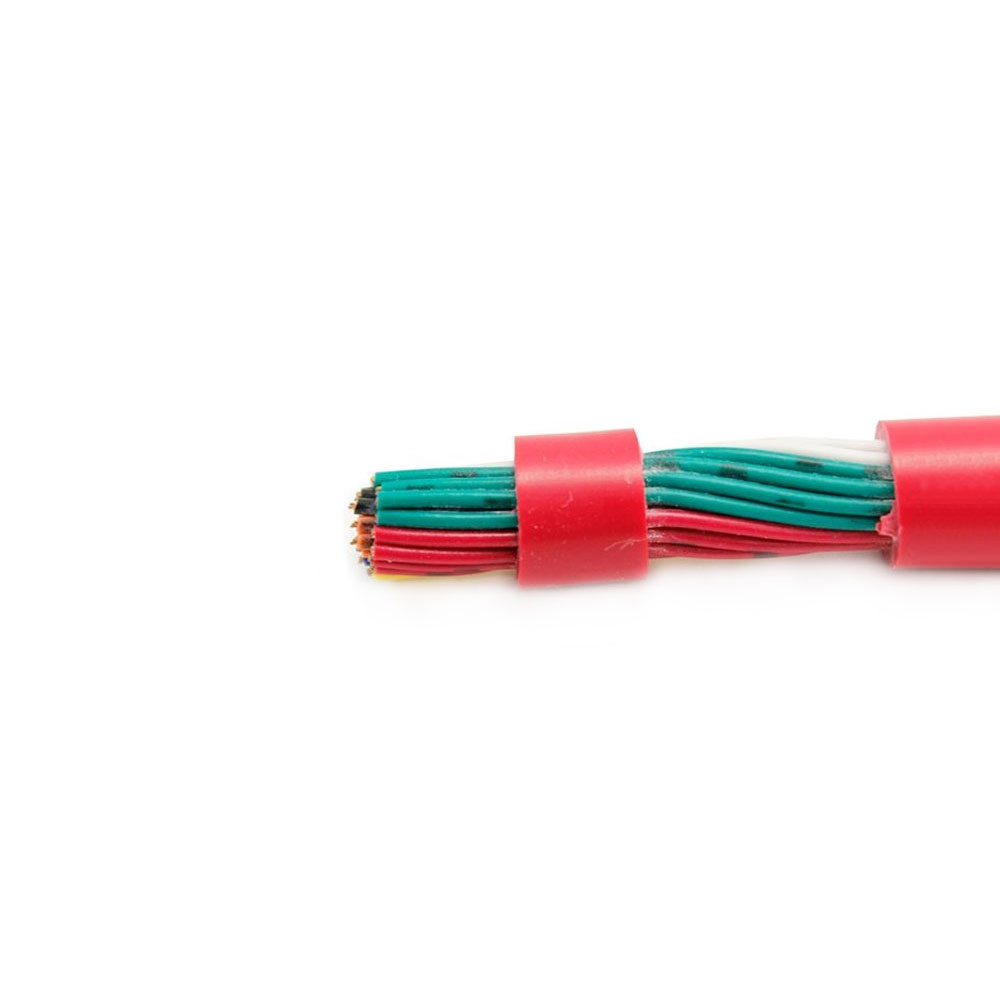

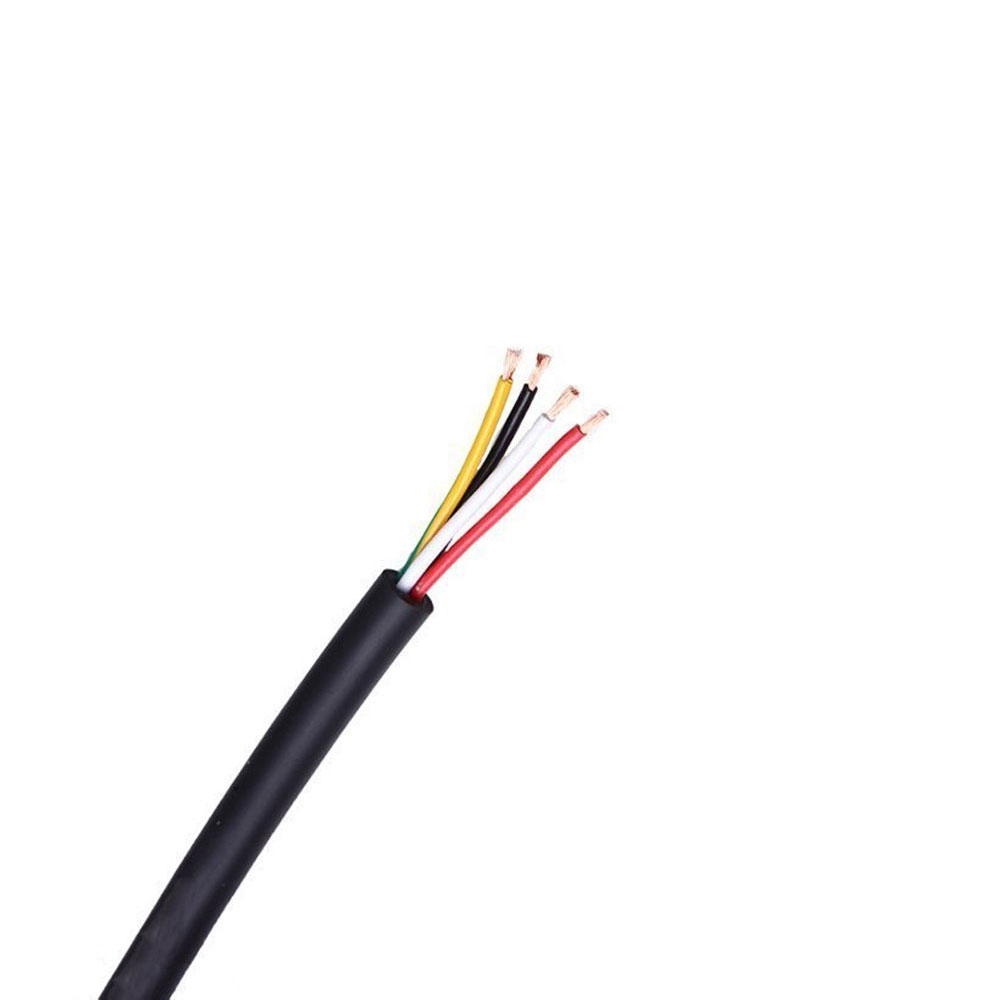

کابل محافظ چندگانه UL2517 دارای گواهینامه UL

مزایای UL2517
سیم الکترونیکی استاندارد عمومی ایالات متحده: مطابق با استاندارد UL 758، مناسب برای اتصالات داخلی در دستگاه های الکترونیکی مختلف
انعطاف پذیر و سیم کشی آسان: هادی نرم رشته ای ریز خم شدن را تسهیل می کند، مناسب برای مسیریابی داخلی پیچیده
شناسایی رنگ استاندارد: بیش از ده رنگ استاندارد را برای پشتیبانی از شناسایی مدار و تشخیص عیب ارائه می دهد
عملکرد الکتریکی پایدار: عایق یکنواخت، مقاومت در برابر ولتاژ قابل اعتماد
صدور گواهینامه دوگانه برای دسترسی آمریکای شمالی: به طور همزمان گواهینامه UL و cUL را می گذراند و امکان فروش در بازارهای ایالات متحده و کانادا را فراهم می کند.

UL2517 نقاط فروش
سیم پایه برای صنعت الکترونیک آمریکای شمالی: به طور گسترده برای جامپرهای داخلی در لوازم الکترونیکی مصرفی و لوازم خانگی کوچک در بازارهای ایالات متحده و کانادا استفاده می شود.
سیم استاندارد UL-Certified: مطابق با استاندارد UL 758 AWM، پشتیبانی از گواهینامه محصول سریع برای مشتریان
راه حل کم هزینه Plug-and-Play: سازگار با پایانه ها و کانکتورهای استاندارد ایالات متحده، بدون نیاز به پردازش سازگاری اضافی
راه حل اتصال داخلی اقتصادی: مقرون به صرفه ترین سیم کشی داخلی را برای محصولات الکترونیکی صادر شده به آمریکای شمالی ارائه می دهد.
تامین پایدار و مشخصات کامل: اندازه‌های رایج AWG (30 تا 18 AWG) به خوبی ذخیره شده‌اند و از تحویل JIT پشتیبانی می‌کنند.

دامنه کاربرد UL2517
جامپرهای داخلی برای لوازم الکترونیکی مصرفی: اتصالات برد مدار داخل تلویزیون ها، سیستم های صوتی و کنسول های بازی در بازارهای ایالات متحده و کانادا
مدارهای کنترل برای لوازم خانگی کوچک: سیم کشی برد کنترل داخلی برای وسایلی مانند قهوه ساز، توستر و مخلوط کن
سیم کشی داخلی برای تجهیزات اداری: اتصالات ولتاژ پایین در داخل پرینترها، اسکنرها و منابع تغذیه کامپیوتر
مدارهای کمکی برای الکترونیک خودرو: سیم‌کشی داخلی برای شارژرهای خودرو، دستگاه‌های ناوبری و دوربین‌های داشبورد
تعمیر و تعویض برای الکترونیک آمریکای شمالی: سیم های جایگزین استاندارد برای تعمیرات دستگاه های الکترونیکی در ایالات متحده و کانادا
گواهی انطباق: UL

هادی: مس قلع‌بندی شده، ساختار رشته‌ای ریز.
جفت سیم کلید: مطابق با UL2501، از جمله:
1. جفت دیفرانسیل USB 2.0 (D/D-)
2. جفت دیفرانسیل USB 3.0 SuperSpeed TX (SSTX/SSTX-)
3. جفت دیفرانسیل USB 3.0 SuperSpeed RX (SSRX/SSRX-)
4. خط برق (VBUS) و خط زمین (GND)
مواد عایق: پلی اتیلن با چگالی بالا یا پلی اتیلن فوم شده، برای دستیابی به امپدانس دیفرانسیل 90Ω استفاده می شود.
ساختار جفت سیم: چهار جفت دیفرانسیل، از نظر ساختار یکسان با UL2501، با استفاده از محافظ مستقل لایه‌ای.

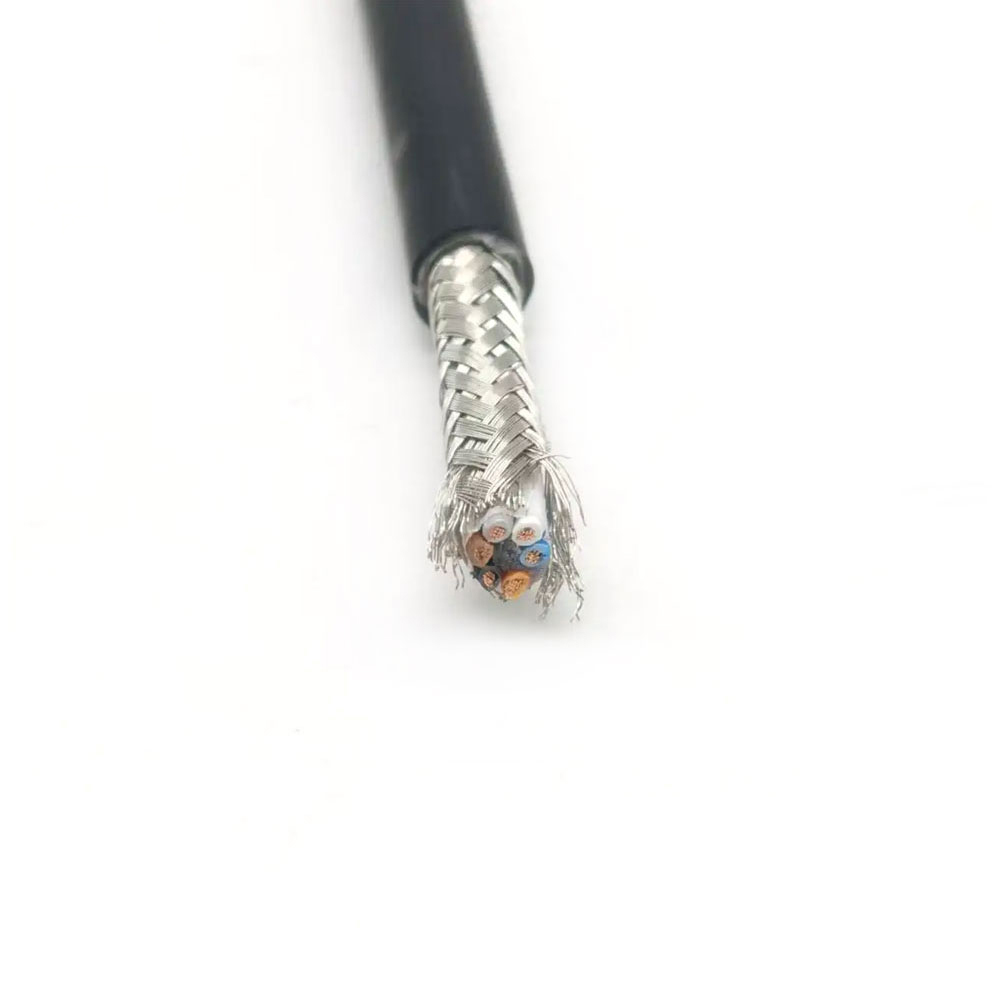

ساختار محافظ: محافظ چند لایه:
• هر جفت دیفرانسیل SuperSpeed دارای محافظ فویل آلومینیومی مستقل است.
• پوشش کلی مش بافته مسی (معمولاً ≥65٪ پوشش).
غلاف: پلی وینیل کلرید (PVC) یا پلی اولفین مقاوم در برابر شعله.
امپدانس مشخصه: امپدانس دیفرانسیل: 90Ω ± 15٪ (برای جفت های SuperSpeed).
ولتاژ نامی: 30 ولت DC (خط برق VBUS).
دمای کارکرد طولانی مدت:** 60 درجه سانتیگراد تا 80 درجه سانتیگراد.
سرعت انتقال داده: USB 3.0: 5 گیگابیت بر ثانیه (SuperSpeed)؛ USB 2.0: 480 مگابیت بر ثانیه
حداکثر طول: ≤3 متر توصیه می شود.
مقاومت DC: الزامات دقیق برای هادی های VBUS و GND برای اطمینان از قابلیت تحویل برق (900mA @ 5V).
