معرفی جامع کابل های برق با عایق و روکش XLPE

I. تعریف و ویژگی های اصلی
کابل های برق عایق شده و روکش دار XLPE به کابل های برقی اطلاق می شود که از پلی اتیلن متقاطع (XLPE) به عنوان لایه عایق رسانا استفاده می کنند و ممکن است از مواد دیگری (مانند PVC، PE یا پلی اولفین بدون هالوژن) به عنوان غلاف استفاده کنند. XLPE تحت پیوندهای فیزیکی یا شیمیایی قرار می گیرد و زنجیره های مولکولی خطی پلی اتیلن را به یک ساختار شبکه سه بعدی تبدیل می کند و به طور قابل توجهی خواص ترمومکانیکی آن را افزایش می دهد. این باعث می‌شود که آن را به فناوری اصلی و ترجیحی برای کابل‌های مدرن با ولتاژ پایین، متوسط ​​و بالا تبدیل کند.

ویژگی های اصلی:
مقاومت حرارتی استثنایی: دمای کارکرد مجاز طولانی مدت تا 90 درجه سانتیگراد، 20 درجه سانتیگراد بالاتر از کابلهای PVC (70 درجه سانتیگراد)، با افزایش قابل توجه ظرفیت اضافه بار کوتاه مدت و دمای پایداری حرارتی اتصال کوتاه (250 درجه سانتیگراد).
ظرفیت انتقال جریان بالاتر: به دلیل درجه حرارت بالاتر، برای مقطع یک هادی یکسان، ظرفیت انتقال جریان مجاز آن 20 تا 30 درصد بیشتر از کابل های PVC است. متناوباً، می‌توان سطح مقطع کوچک‌تری را برای جریان یکسان انتخاب کرد و در مصرف مواد و هزینه‌ها صرفه‌جویی کرد.
خواص الکتریکی عالی: استحکام دی الکتریک بالا، تلفات دی الکتریک کم و مقاومت عایق بالا، که آن را به ویژه برای انتقال برق با ولتاژ متوسط ​​و بالا مناسب می کند.
مقاومت خوب در برابر ترک خوردگی تنش های محیطی: ساختار متقاطع در مقایسه با پلی اتیلن معمولی (PE) مقاومت بسیار بهتری در برابر ترک تحت تنش حرارتی و مکانیکی ایجاد می کند.
طول عمر عملیاتی طولانی: پیری حرارتی آهسته مواد منجر به عمر مفید طراحی معمولی 30 تا 40 سال می شود که بسیار بیشتر از کابل های PVC است.

II. انواع اصلی و سناریوهای کاربردی
طبقه بندی بر اساس سطح ولتاژ:
کابل های ولتاژ پایین XLPE (0.6/1 کیلو ولت): مانند سری های YJV و YJLV که به سرعت جایگزین سری های VV می شوند و به قطب اصلی در توزیع برق ساختمانی و صنعتی تبدیل می شوند.
کابل های ولتاژ متوسط ​​XLPE (به عنوان مثال، 8.7/15 کیلو ولت، 26/35 کیلو ولت): مانند سری YJV22 و YJLV22، که برای انتقال برق اصلی در شبکه های توزیع شهری، پارک های صنعتی و ساختمان های بزرگ در ولتاژ 10 تا 35 کیلو ولت استفاده می شود.
کابل‌های XLPE ولتاژ بالا و فوق‌بالا (110 کیلو ولت و بالاتر): از مواد عایق بسیار تمیز و فرآیندهای ویژه برای کاربردهایی مانند راهروهای انتقال زیرزمینی شهری، خروجی‌های نیروگاه و انتقال نیروی زیردریایی استفاده کنید.

طبقه بندی بر اساس غلاف و ساختار:
نوع استاندارد (YJV): غلاف بیرونی پلی وینیل کلرید (PVC) که بالاترین تطبیق پذیری را ارائه می دهد.

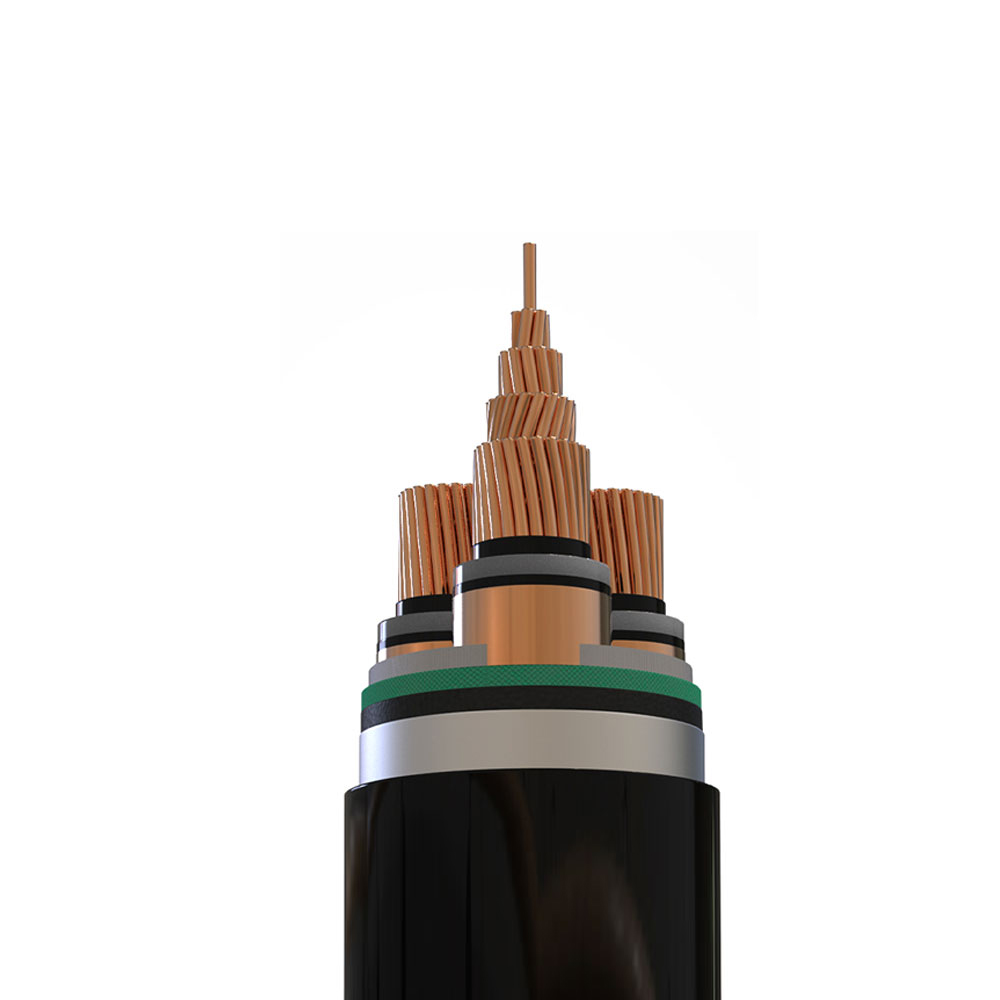

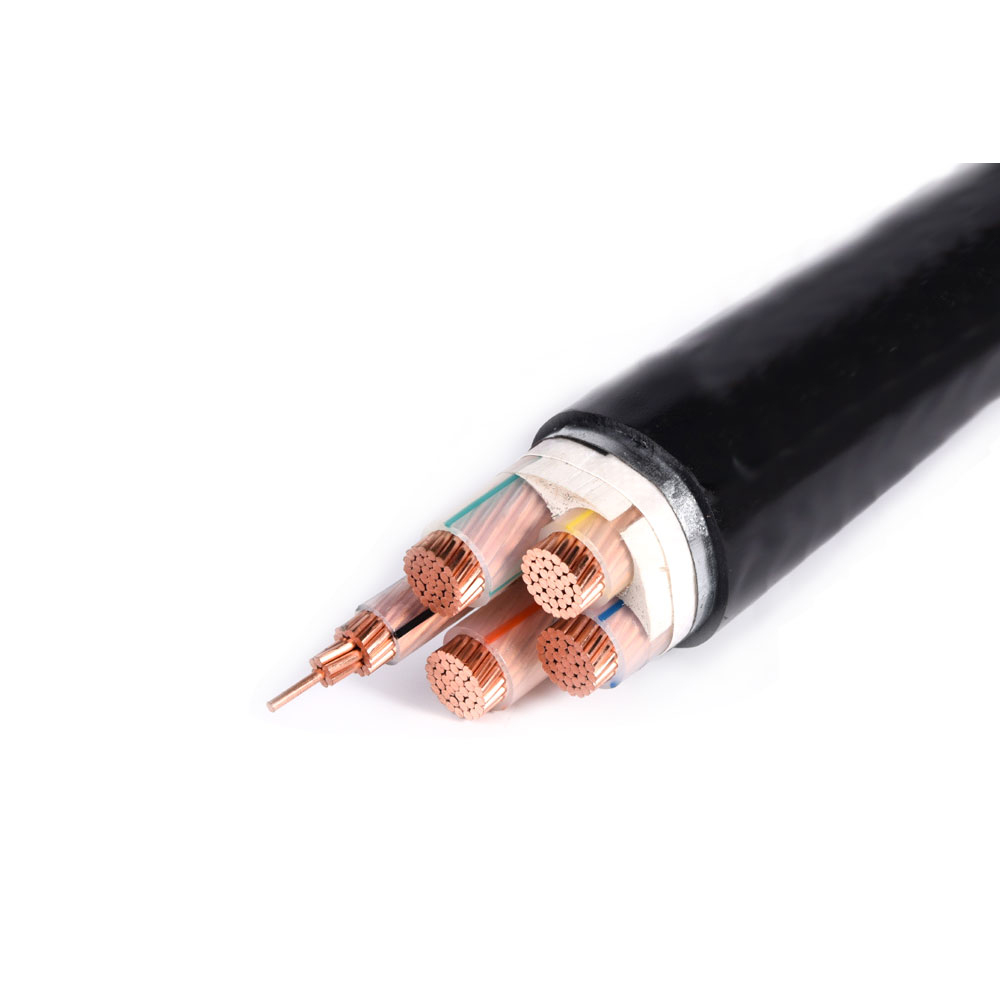

نوع زرهی (به عنوان مثال، YJV22، YJV32): برای کاربردهایی که نیاز به حفاظت مکانیکی دارند، مانند دفن مستقیم یا نصب مجرا، با نوار فولادی یا زره پوش سیمی تقویت شده است.

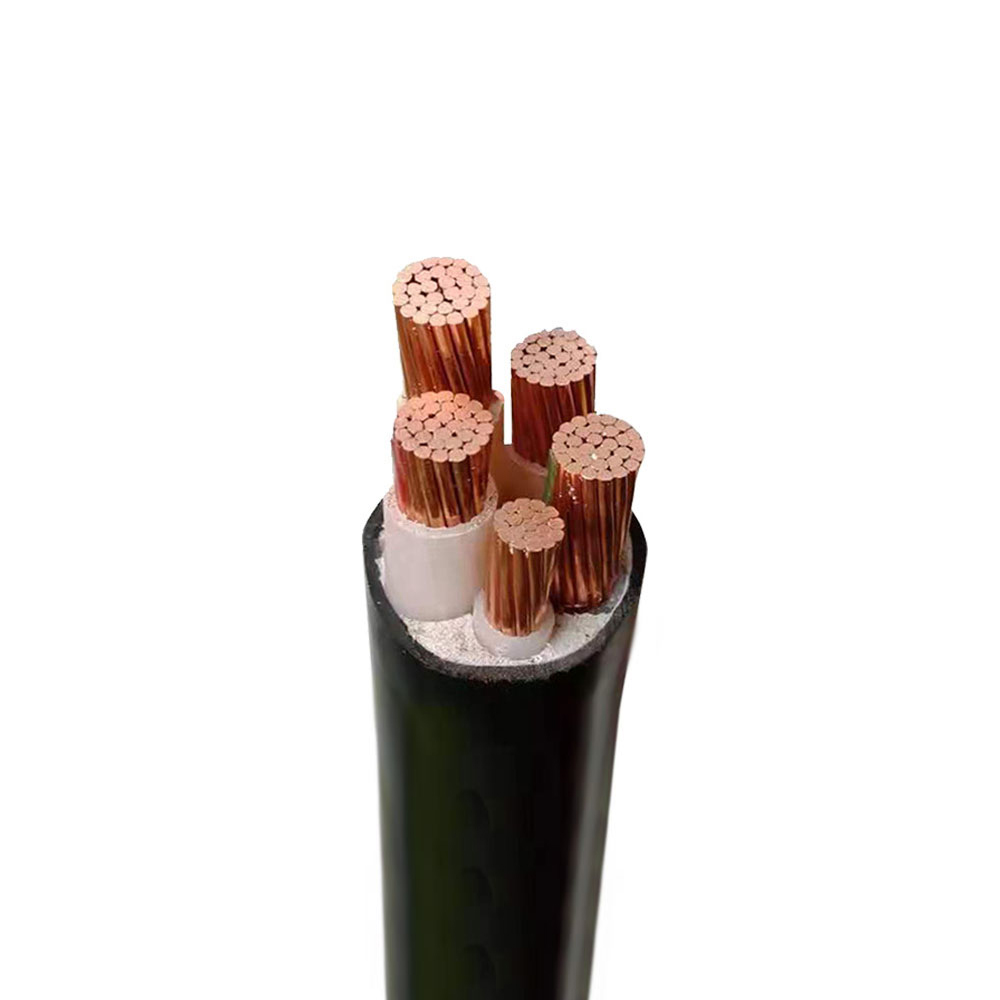

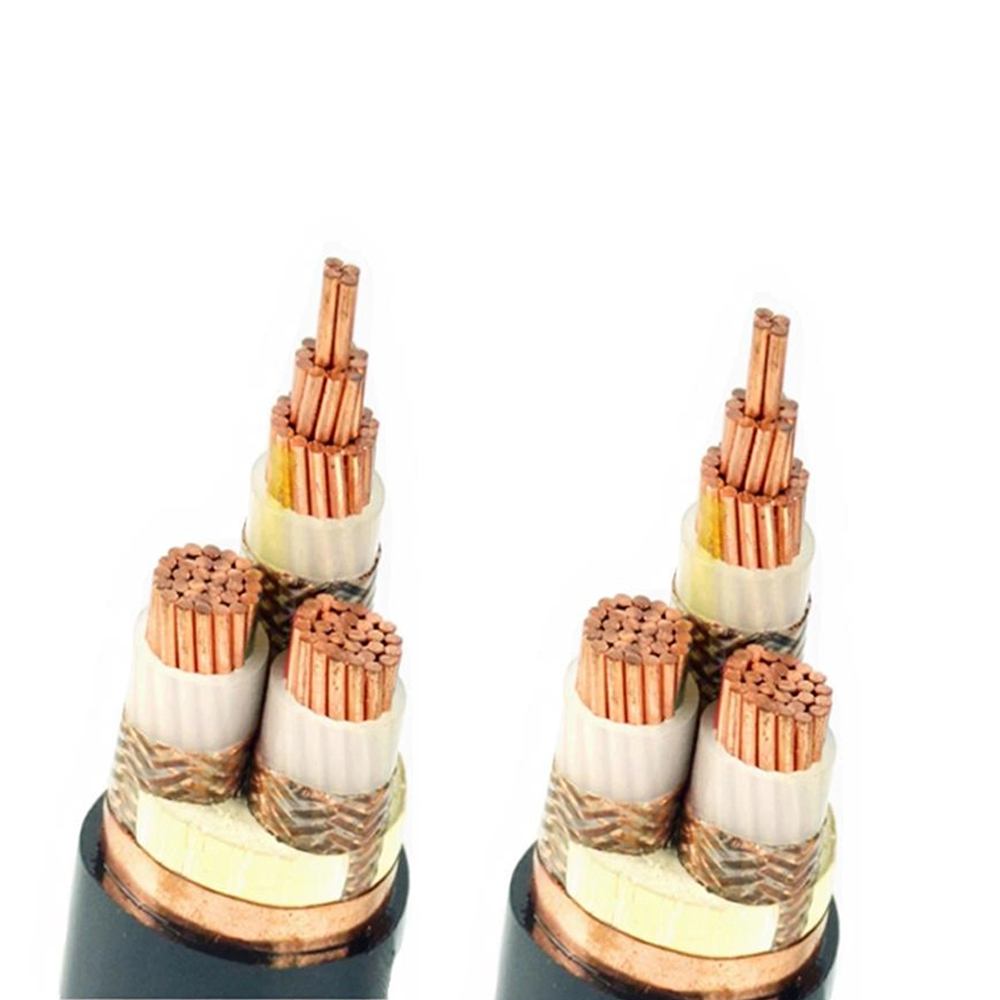

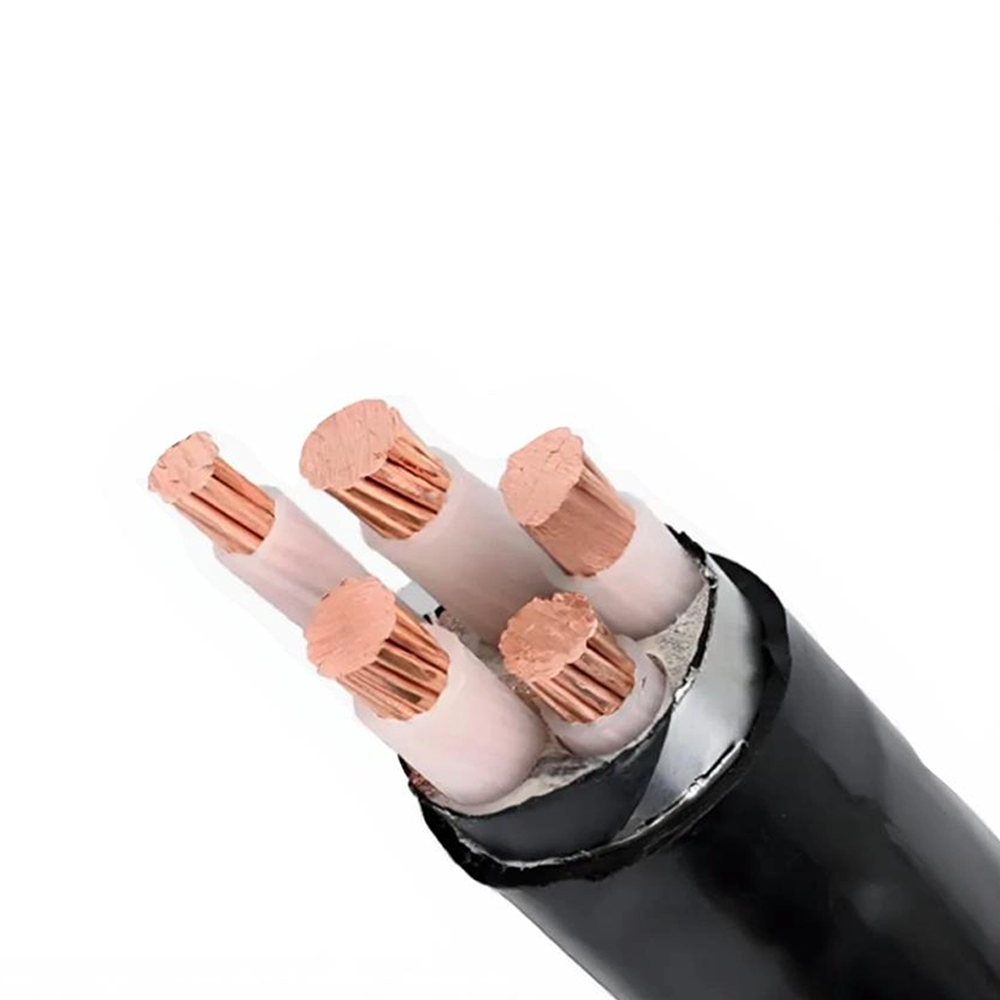

نوع کم دود بدون هالوژن (به عنوان مثال، WDZ-YJY): از روکش پلی الفین بدون هالوژن استفاده می کند، تولید دود کم و بدون گازهای سمی در طول احتراق، مناسب برای مناطق پرجمعیت.

حوزه های کاربردی اصلی:
شبکه‌های برق شهری و توزیع برق ساختمان: انتخاب ارجح برای خطوط اصلی تامین برق، از تونل‌های شهری زیرزمینی تا شفت‌های عمودی ساختمان‌های مرتفع، با سری YJV گزینه پیشنهادی است.
تولید برق صنعتی و انرژی های تجدیدپذیر: منبع تغذیه با ولتاژ بالا در کارخانه ها، خطوط کلکتور و خطوط خروجی نیروگاه های بادی و فتوولتائیک.
زیرساخت های حمل و نقل: سیستم های تامین برق و خطوط اصلی روشنایی مترو، راه آهن و فرودگاه ها.
تأسیسات عمومی بزرگ: مکان هایی با نیازهای بالا برای اطمینان منبع تغذیه، مانند بیمارستان ها، مراکز داده و استادیوم ها.

III. کنترل های کلیدی فرآیند تولید
مواد عایق XLPE بسیار تمیز: کابل‌های فشار متوسط و بالا باید از ترکیبات کابل پلی‌اتیلن متقاطع فوق‌العاده خالص، با کنترل ناخالصی و میکروویید با بالاترین استانداردها استفاده کنند تا از استحکام الکتریکی عایق اطمینان حاصل شود.
اکستروژن سه لایه و خشک کردن خشک: این فرآیند اصلی است. یک اکسترودر منفرد به طور همزمان لایه محافظ هادی، لایه عایق XLPE و لایه محافظ عایق را اکسترود می کند تا رابط های صاف تشکیل دهد. سپس کابل وارد یک لوله پخت عمودی (VCV) یا کاتناری (CCV) پر از نیتروژن و بخار پرفشار می شود، جایی که اتصال متقاطع شیمیایی پلی اتیلن در دما و فشار بالا رخ می دهد.
کنترل دقیق دما و افت: دما در هر ناحیه از لوله پخت باید دقیقاً کنترل شود. به طور همزمان، اندازه‌گیری قطر لیزر و سیستم‌های کنترل کامپیوتری اطمینان حاصل می‌کنند که کابل در حالت کاتناری تحت خمش یا کشش بیش از حد قرار نمی‌گیرد و تمرکز و یکنواختی لایه عایق را تضمین می‌کند.
خنک‌سازی و گاززدایی: کابل پس از پخت، خنک‌سازی مرحله‌ای برای تنظیم شکل آن انجام می‌شود. کابل های ولتاژ بالا همچنین به چرخه حرارتی طولانی مدت نیاز دارند تا محصولات جانبی باقی مانده در داخل عایق حذف شوند.
بازرسی آنلاین: سیستم‌های یکپارچه تشخیص تخلیه جزئی آنلاین، اندازه‌گیری قطر خارجی لیزر، و نظارت بر خروج از مرکز، تشخیص عیب در زمان واقعی و رد محصول را تضمین می‌کنند.
پوشش و زره پوش: روکش پی وی سی یا پلی الفین بر روی هسته عایق بندی شده اکسترود می شود و در صورت نیاز از زره پوش استفاده می شود.

IV. مزایای اصلی تفصیلی
عملکرد فنی پیشرو جامع: از کابل‌های سنتی PVC و PE در همه شاخص‌های عملکرد کلیدی، از جمله مقاومت در برابر دما، ظرفیت حمل جریان، مقاومت ولتاژ و طول عمر، پیشی می‌گیرد که نشان‌دهنده بالاترین سطح فنی کابل‌های عایق‌شده با پلیمر است.
اقتصاد عملیاتی قابل توجه: ظرفیت انتقال جریان بالاتر اجازه می دهد تا مقاطع کابلی کوچکتر برای ظرفیت انتقال یکسان، صرفه جویی در فلزات غیر آهنی و فضای کانال. طول عمر بیشتر، هزینه های تعویض و نگهداری چرخه عمر را کاهش می دهد.
ایمنی و قابلیت اطمینان بالا: مقاومت حرارتی عالی خطرات اضافه بار را کاهش می دهد و ساختار متقابل قوی عملکرد عایق پایداری را ارائه می دهد و به ویژه برای سیستم های منبع تغذیه که نیاز به عملکرد طولانی مدت، مداوم و پایدار دارند مناسب است.
سازگاری با محدوده ولتاژ گسترده: کاربردهای بالغ از 1 کیلو ولت تا 500 کیلو ولت آن را به فناوری اصلی بلامنازع برای انتقال برق زیرزمینی با ولتاژ متوسط ​​و بالا تبدیل می کند.
پتانسیل ارتقاء محیطی: خود عایق فاقد هالوژن است. در ترکیب با روکش بدون هالوژن (YJY)، می توان آن را به راحتی به یک کابل سازگار با محیط زیست ارتقا داد و نیازهای ساختمان سبز را برآورده کرد.

خلاصه
کابل های برق با عایق XLPE نقطه عطفی در توسعه فناوری کابل برق مدرن است. با جهش عملکرد مواد ناشی از شیمی پیوند متقابل، آنها با موفقیت بر طیف گسترده ای از کاربردها، از توزیع برق ولتاژ پایین تا انتقال برق با ولتاژ فوق العاده بالا تسلط یافتند. انتخاب کابل های XLPE فقط انتخاب یک محصول نیست، بلکه اتخاذ یک مسیر تکنولوژیکی است که قابلیت اطمینان بالاتر، چرخه عمر طولانی تر و اقتصاد عملیاتی برتر را ارائه می دهد. اگرچه هزینه اولیه آنها ممکن است کمی بیشتر از کابل های PVC باشد، مزایای جامعی که آنها در طول عمر خود ارائه می دهند آنها را به مقرون به صرفه ترین انتخاب برای پروژه های ساخت و ساز جدید و ارتقاء تبدیل می کند. آنها سنگ بنای ساخت یک سیستم برق ایمن، کارآمد و مدرن هستند.
