مقدمه ای جامع بر کابل های ربات
I. تعریف و ویژگی های اصلی
کابل های ربات، کابل های تخصصی بسیار انعطاف پذیری هستند که به طور خاص برای ربات های صنعتی، بازوهای مکانیکی و تجهیزات اتوماسیون با پویایی بالا طراحی شده اند. آنها نیاز به انتقال پایدار نیرو، سیگنال‌ها و داده‌ها تحت خمش مکرر، پیچش، حرکت و فشارهای مکانیکی پیچیده دارند و به عنوان "اعصاب و عروق خونی" سیستم‌های حرکتی ربات عمل می‌کنند.

ویژگی های اصلی:
انعطاف پذیری دینامیکی بالا: قادر به تحمل میلیون ها حرکت رفت و برگشتی خمشی و پیچشی (به عنوان مثال، ± 180 درجه در متر تا 720 ± درجه در متر پیچش).
مقاومت چند تنش همزمان: قادر به کنترل تنش، فشرده سازی، پیچش، لرزش و فشار جانبی به طور همزمان است.
قابلیت انتقال یکپارچه: اغلب خطوط برق، خطوط کنترل، خطوط سیگنال بازخورد (انکودرها)، خطوط اتوبوس (مانند EtherCAT) و مسیرهای هوایی/فیبرهای نوری را ترکیب می کند.
تحمل محیطی بالا: مقاوم در برابر روغن، خنک کننده، سایش، و دماهای بالا/پایین (به عنوان مثال، -40 درجه سانتیگراد تا 125 درجه سانتیگراد).

II. انواع اصلی و سناریوهای کاربردی
طبقه بندی بر اساس نوع حرکت:
کابل های زنجیره ای دراگ: برای حرکت رفت و برگشتی خطی، مانند اسلایدهای خطی ربات و دستکاری های دروازه ای استفاده می شود.
کابل های پیچشی: برای مفاصل چرخشی مانند اتصالات بازوی ربات و میزهای کاری دوار استفاده می شود.
کابل‌های حرکتی مرکب: قابلیت مقاومت در برابر خمش و پیچش را دارند که برای روبات‌های SCARA و روبات‌های چند مفصلی استفاده می‌شود.

طبقه بندی بر اساس ادغام عملکردی:
کابل های برق: تغذیه موتورهای سروو.
کابل های بازخورد و سیگنال: رمزگذارها و سنسورها را برای انتقال سیگنال های ولتاژ پایین وصل کنید.
کابل های باس: برای ارتباطات بلادرنگ اترنت (مانند EtherCAT و PROFINET) استفاده می شود.
کابل های هیبریدی: برق، سیگنال ها، مسیرهای هوا یا فیبرهای نوری را در یک کابل ادغام کنید تا فضای سیم کشی کاهش یابد.

مناطق کاربردی معمولی:
ربات های صنعتی: خطوط تولید جوش، رنگ آمیزی، جابجایی و مونتاژ خودرو.
تجهیزات اتوماسیون: مجلات ماشین ابزار CNC، وسایل نقلیه هدایت شونده خودکار (AGV) و سیستم های جابجایی مواد.
تجهیزات دقیق: ربات های نیمه هادی جابجایی ویفر و تجهیزات اتوماسیون پزشکی.
بازرسی و اندازه‌گیری: سیستم‌های بازرسی بینایی و پروب‌های آزمایشی نصب شده روی ربات.

III. کنترل های کلیدی فرآیند تولید

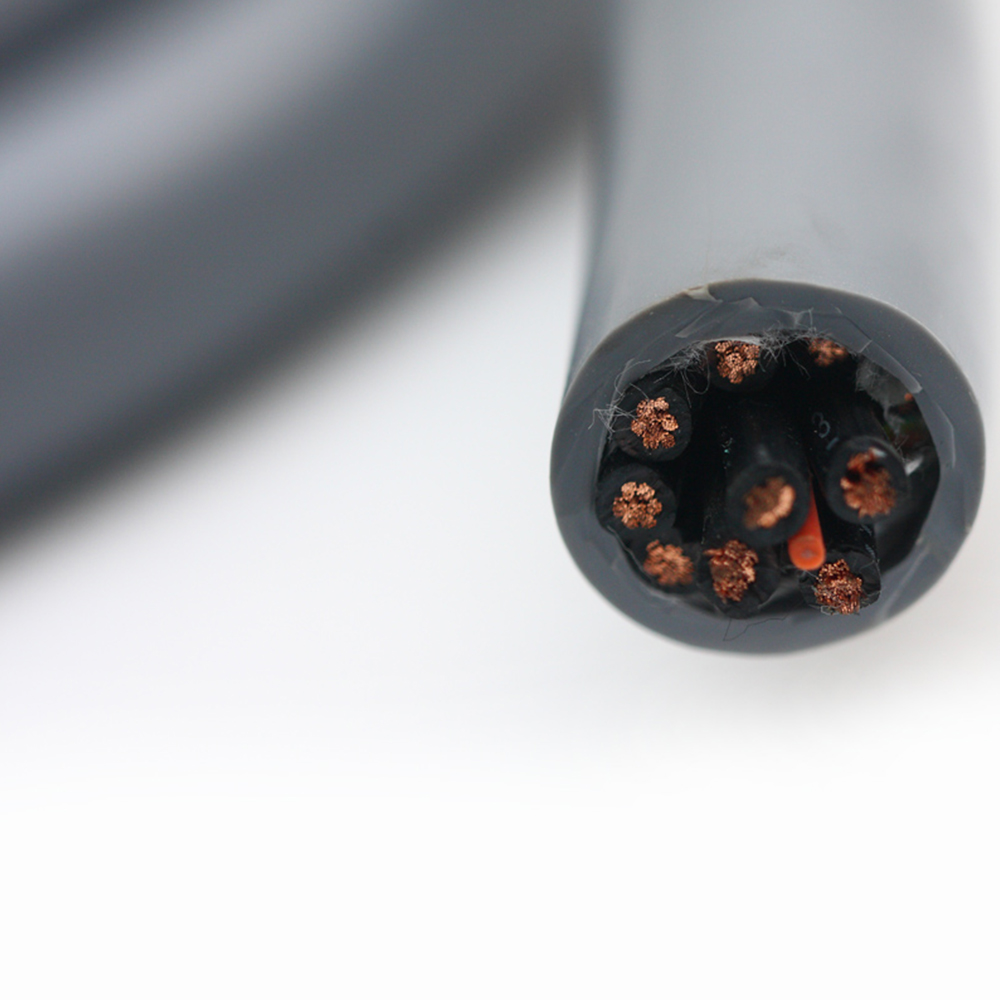

ساختار رسانا: سیم‌های مسی بسیار ریز بدون اکسیژن (به عنوان مثال، 0.08 میلی‌متر) در رشته‌های دسته‌ای لایه‌ای استفاده می‌شوند، همراه با گام‌ها و جهت‌های ویژه برای بهینه‌سازی توزیع تنش دینامیکی.
مواد عایق: مواد با استحکام بالا و الاستیسیته بالا (مانند PVC، TPE یا PUR ویژه) برای اطمینان از ترک نشدن لایه عایق تحت تغییر شکل مکرر انتخاب می شوند.

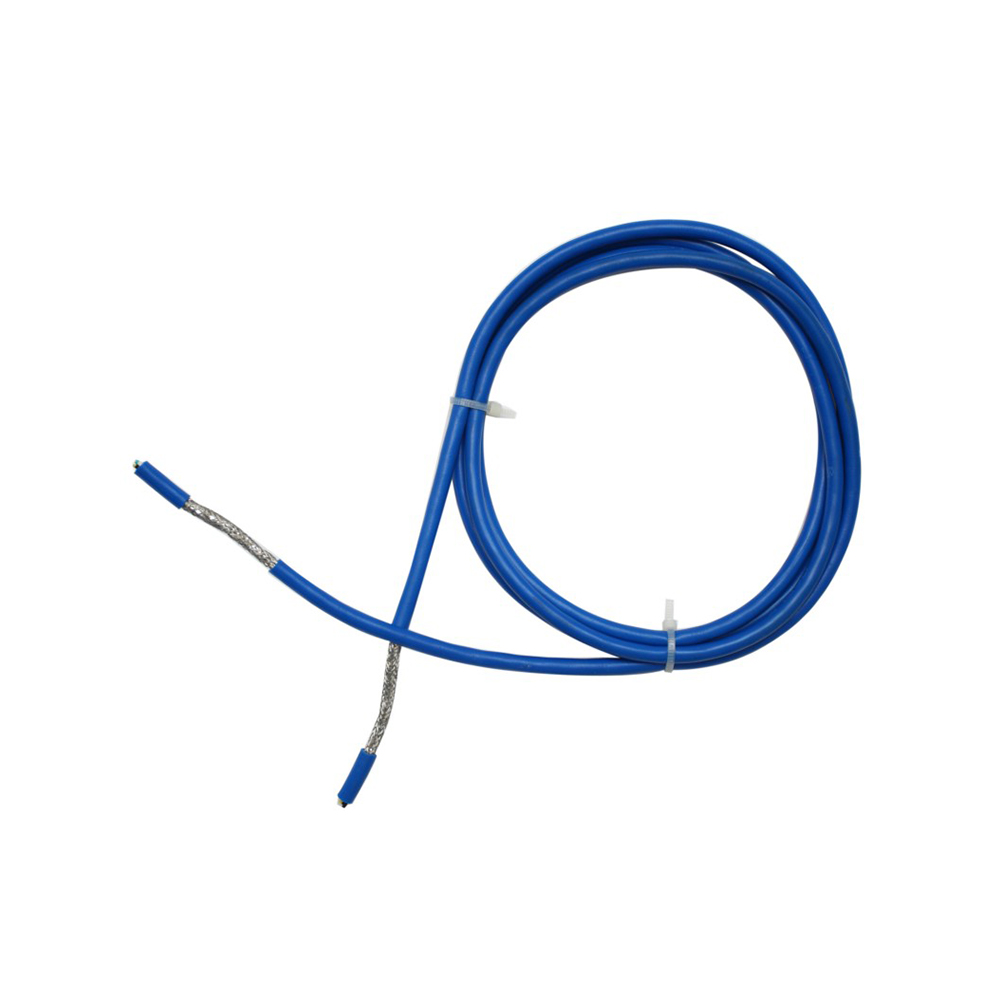

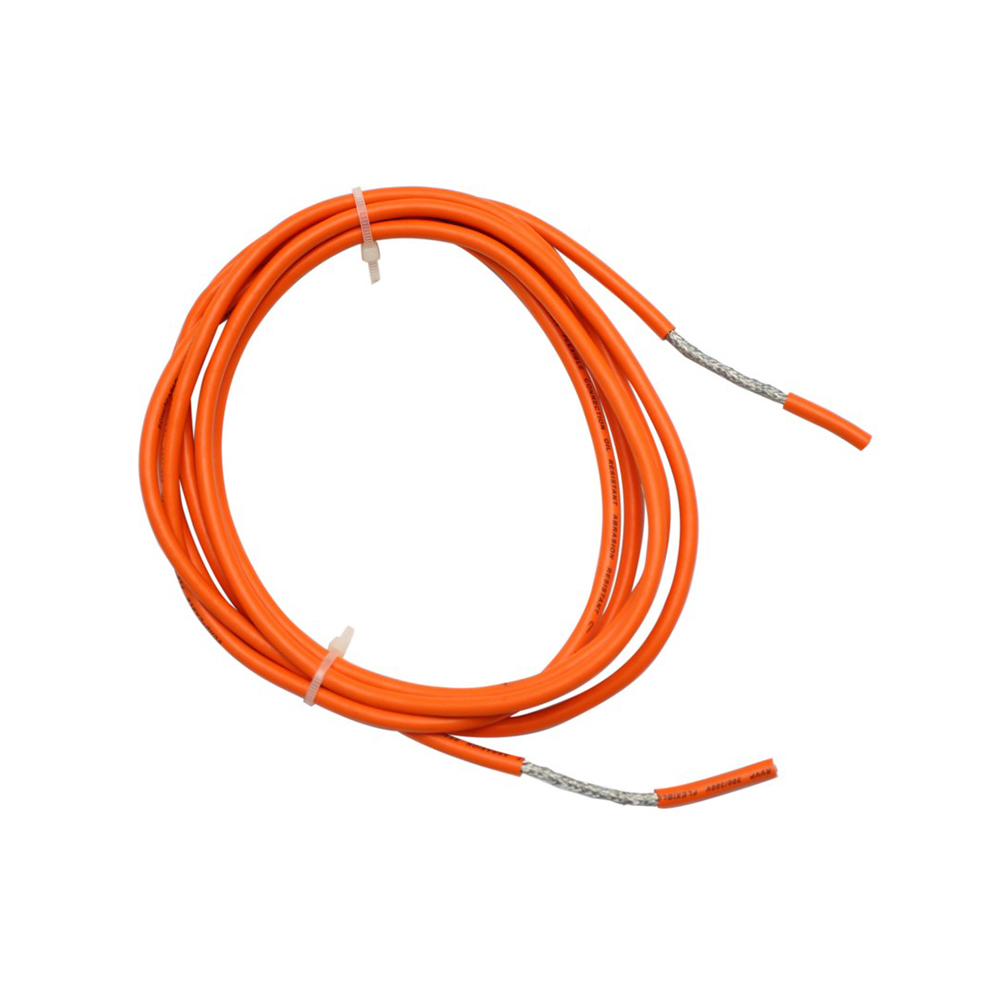

سیم‌های هسته‌ای و محافظ: ساختارهای بهینه‌شده جفت تابیده/ستاره چهارگانه استفاده می‌شوند که با محافظ بافته شده با سیم مسی با روکش قلع (پوشش ≥85٪) یا محافظ فویل آلومینیومی برای جلوگیری از تداخل سیگنال و تداخل الکترومغناطیسی ترکیب شده‌اند.
طراحی کششی و پیچشی: الیاف کولار داخلی یا لایه های بافته شده با الیاف مصنوعی با کارایی بالا به عنوان عناصر باربر برای جذب استرس مکانیکی و محافظت از هادی ها عمل می کنند.
فرآیند غلاف: غلاف های بیرونی پلی یورتان (PUR) مقاوم در برابر سایش بالا، مقاوم در برابر روغن (PUR) یا غلاف های الاستومری ویژه، که اغلب با بافت های کم اصطکاک یا کد رنگی روی سطح طراحی می شوند.

IV. مزایای اصلی تفصیلی
عمر سرویس طولانی‌تر: شعاع خمش و زوایای پیچش کمتر از امتیاز، عمر سرویس دینامیکی می‌تواند به 5 میلیون تا 10 میلیون چرخه برسد و زمان خرابی و فرکانس تعویض را به طور قابل توجهی کاهش دهد.
انتقال سیگنال بسیار پایدار: محافظ بهینه و طراحی جفت پیچ خورده سیگنال های کنترل بدون وقفه، بازخورد رمزگذار و ارتباط اتوبوس را با نرخ خطای پایین در طول حرکت مداوم تضمین می کند.
صرفه جویی در فضا و یکپارچه سازی: کابل های هیبریدی چندین کابل کاربردی را در یک کابل ادغام می کنند که فضای سیم کشی داخلی ربات ها را کاهش می دهد، وزن کلی را کاهش می دهد و عملکرد حرکتی را بهینه می کند.
قابلیت اطمینان بالا هزینه‌های تعمیر و نگهداری را کاهش می‌دهد: طراحی قوی، خرابی غیرمنتظره ناشی از شکستن کابل یا تداخل سیگنال را به حداقل می‌رساند و هزینه‌های نگهداری و تلفات تولید را کاهش می‌دهد.
ایمنی و دوام: ویژگی‌های مقاوم در برابر شعله، مقاوم در برابر روغن و مقاوم در برابر خوردگی شیمیایی با محیط‌های صنعتی خشن سازگار می‌شوند و عملکرد ایمن طولانی‌مدت تجهیزات را تضمین می‌کنند.

خلاصه
کابل های ربات پایه ای برای قابلیت اطمینان بالا و عملکرد دقیق ربات ها هستند. هسته تکنولوژیکی آنها در ادغام عمیق علم مواد، مکانیک سازه و طراحی الکتریکی برای حل چالش‌های دوام و یکپارچگی سیگنال تحت تنش مکانیکی بسیار پویا نهفته است.
