I. تعریف و ویژگی های اصلی

دسته سیم (همچنین به عنوان مجموعه کابل شناخته می شود) یک محصول اتصال یکپارچه است که از مونتاژ چندین سیم، کانکتور و پایانه بر اساس یک مدار الکتریکی خاص و طرح مسیریابی مکانیکی تشکیل می شود. دسته سیم که به طور گسترده در سیستم‌های درایو سروو، ربات‌های صنعتی، تجهیزات CNC و دستگاه‌های مختلف خودکار مورد استفاده قرار می‌گیرد، فقط مجموعه‌ای از سیم‌های شل نیست، بلکه یک جزء اتصال حیاتی است که رسانایی، دقت انتقال سیگنال، دوام مکانیکی و سازگاری با محیط را ترکیب می‌کند. کیفیت آن به طور مستقیم پایداری عملیاتی، ایمنی و عمر مفید تجهیزات را تعیین می کند.

ویژگی های اصلی عبارتند از:
سیگنال ترکیبی با دقت بالا و انتقال نیرو: دسته سیم‌کشی معمولاً خطوط برق (سیم‌های فاز U/V/W و اتصال زمین پلی‌اتیلن)، خطوط سیگنال رمزگذار، خطوط کنترل ترمز، و خطوط اتوبوس ارتباطی را در یک مجموعه منفرد یکپارچه می‌کند، که نیاز به مدیریت همزمان انتقال توان با جریان بالا و انتقال سیگنال‌های حساس به تداخل دارد.
رابط های استاندارد با طراحی ضد ریزش: هر دو طرف معمولاً از کانکتورهای هوانوردی استاندارد یا اتصالات صنعتی اختصاصی با ترتیبات پین کلید دار استفاده می کنند که از جفت شدن دقیق با درایوها، موتورها و رمزگذارها و در عین حال جلوگیری از قرار دادن نادرست، اطمینان حاصل می کند.
انعطاف پذیری بالا و مقاومت در برابر خمش: باید در حین کارکرد تجهیزات در برابر کشش، خم شدن و لرزش مکرر مقاومت کند، به ویژه در کاربردهای زنجیره کششی و بازوی روباتیک الزامات طول عمر انعطاف پذیری بسیار ضروری است.
سازگاری قوی با محیط: باید در برابر روغن، گرد و غبار، رطوبت و نوسانات دما که در محیط های صنعتی یافت می شود، مقاومت کند، با مواد غلاف که مقاومت در برابر روغن، مقاومت در برابر سایش، و مقاوم در برابر شعله را ارائه می دهند.

II. انواع اصلی و سناریوهای کاربردی

طبقه بندی بر اساس تابع:

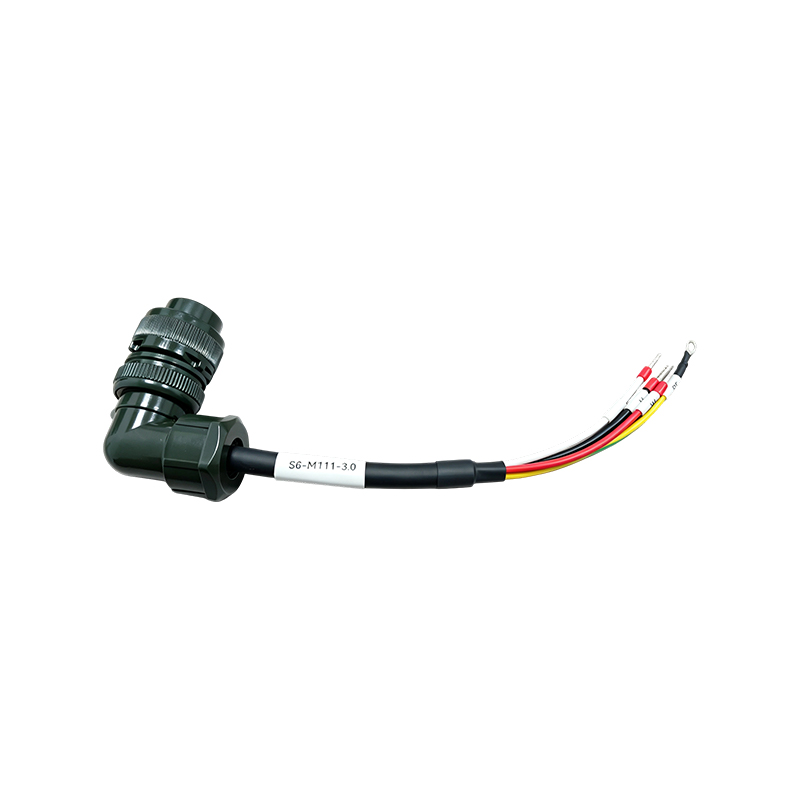

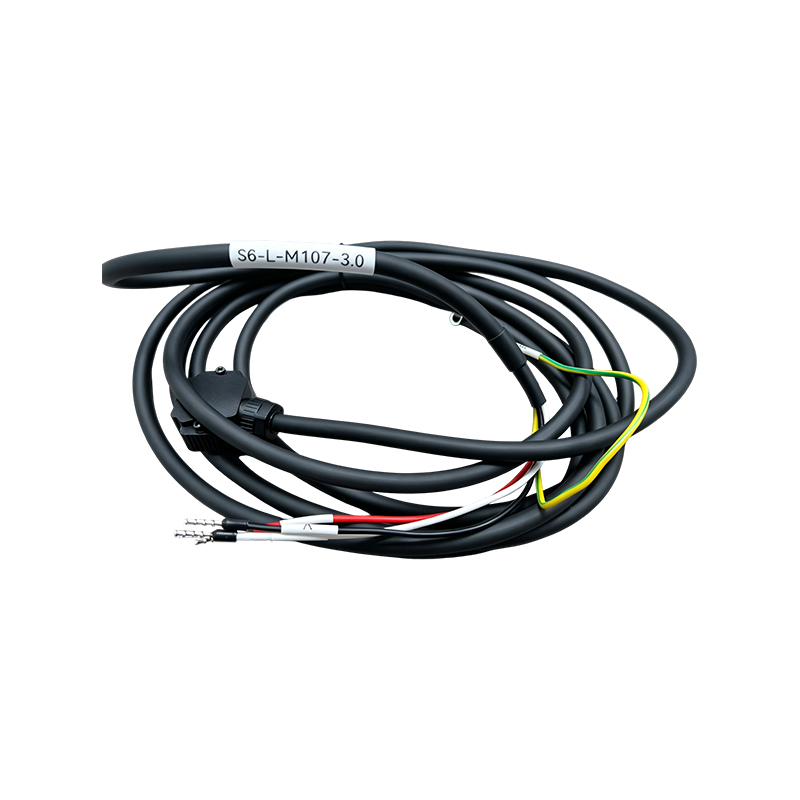

کابل های برق: وظیفه انتقال برق سه فاز و اتصال زمین بین موتورها و درایوها را بر عهده دارد و به عنوان کانال اصلی تحویل انرژی در سیستم های سروو عمل می کند.

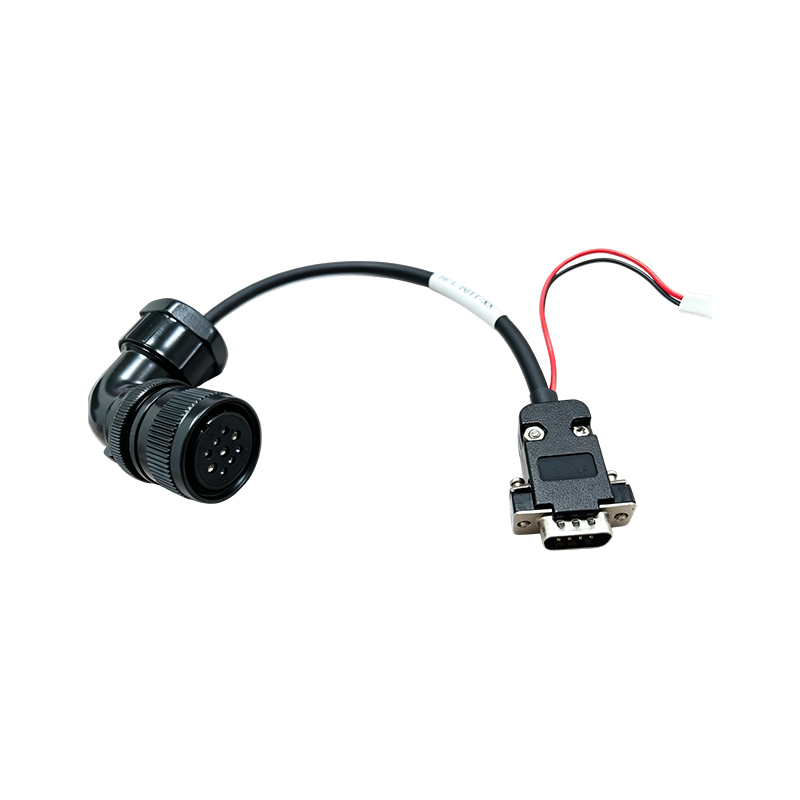

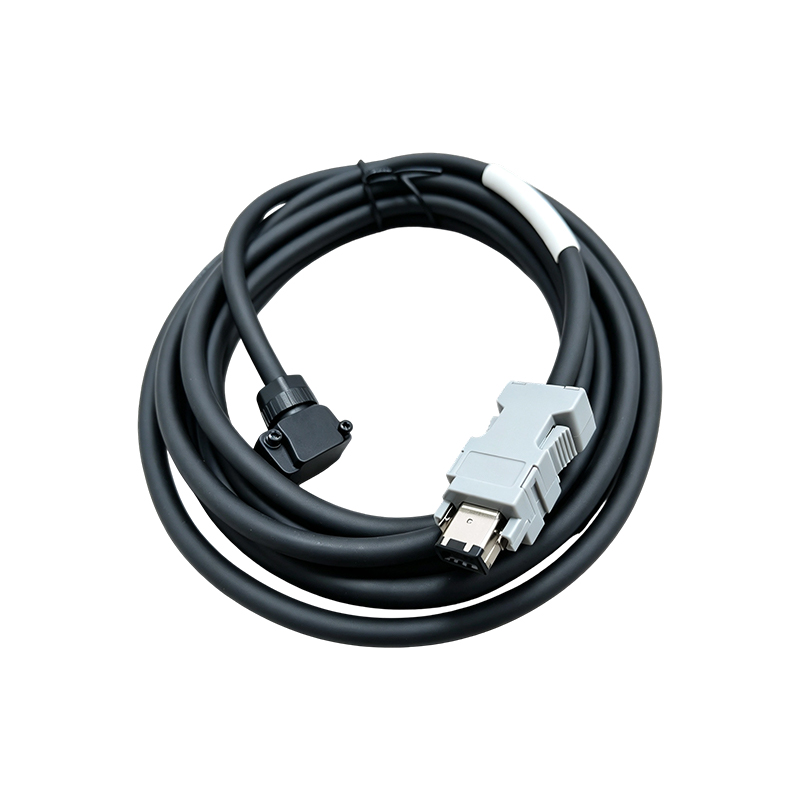

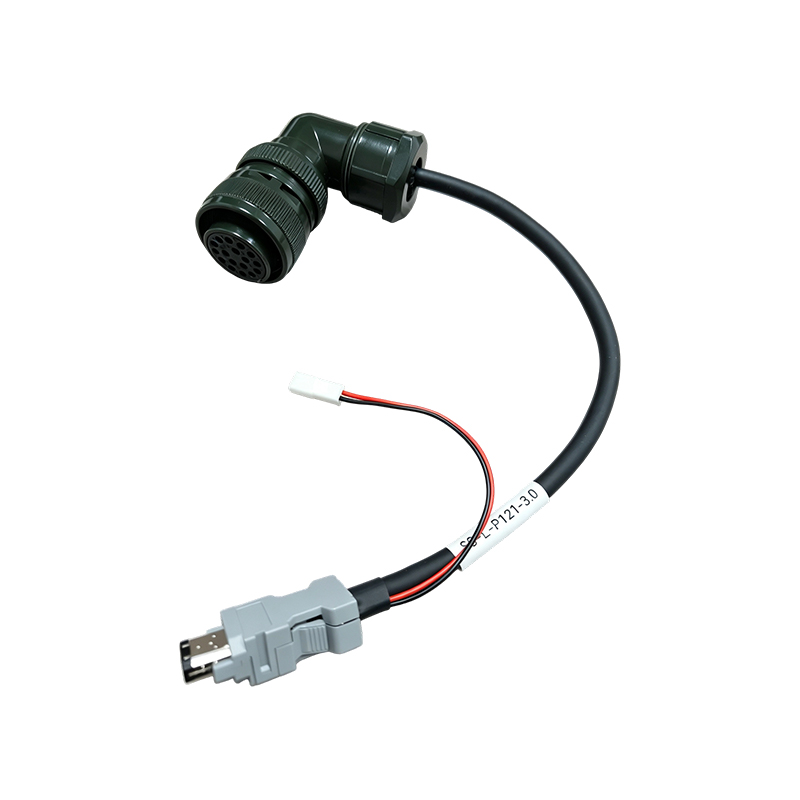

کابل‌های انکودر: سیگنال‌های بازخورد موقعیت و سرعت را بین رمزگذارهای موتور و درایوها ارسال می‌کنند، که برای سرکوب تداخل الکترومغناطیسی و حفظ دقت سیگنال به محافظ مؤثر نیاز دارند.

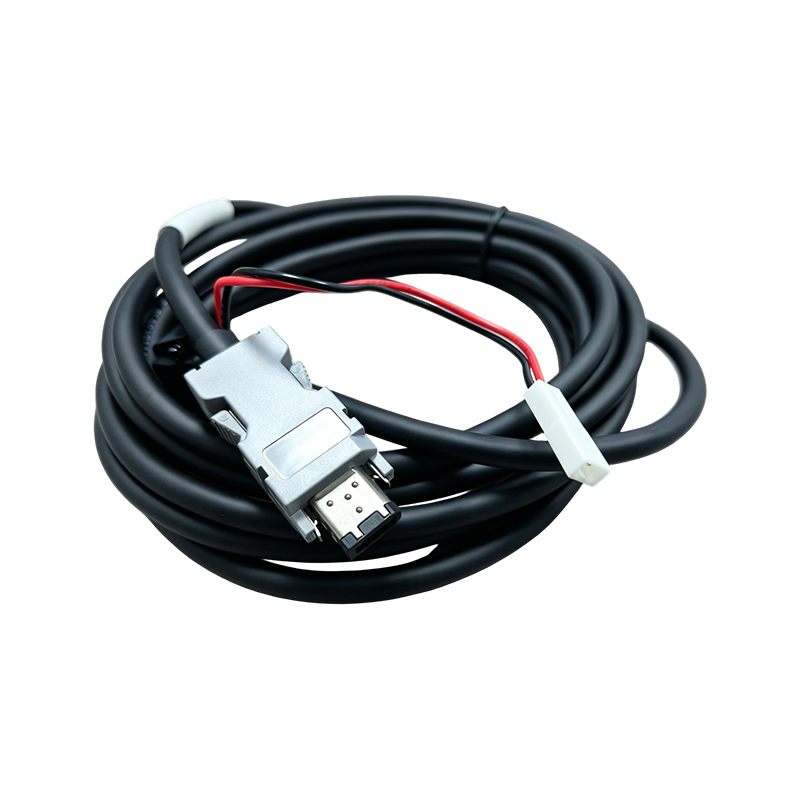

کابل رمزگذار SV660 با خط برق ترمز: یک کابل ترکیبی که انتقال سیگنال رمزگذار را با منبع تغذیه ترمز الکترومغناطیسی یکپارچه می کند، که برای نیازهای سیم کشی یکپارچه مدل های درایو سروو طراحی شده است.

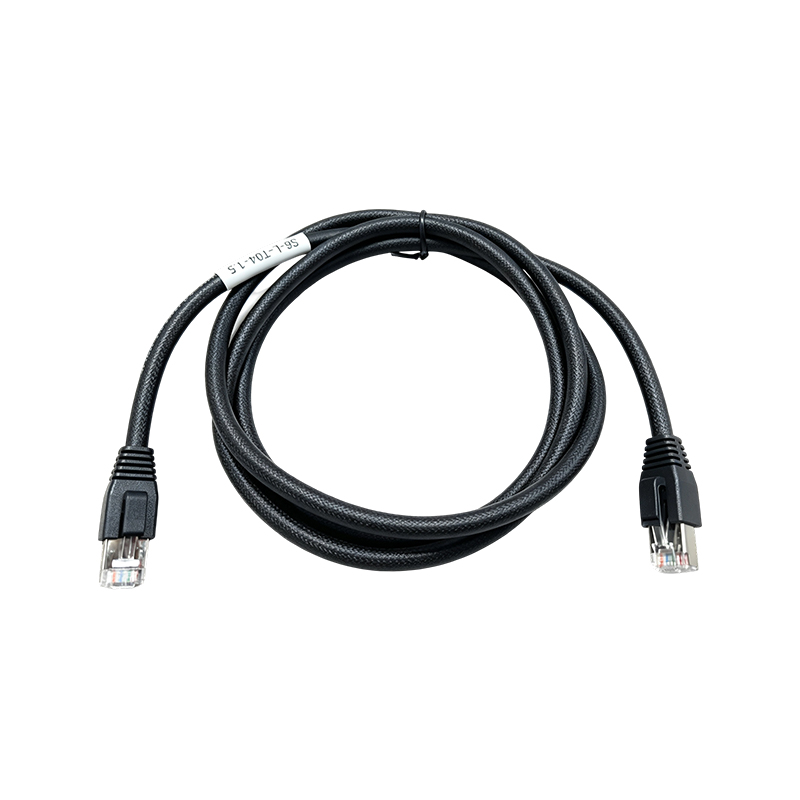

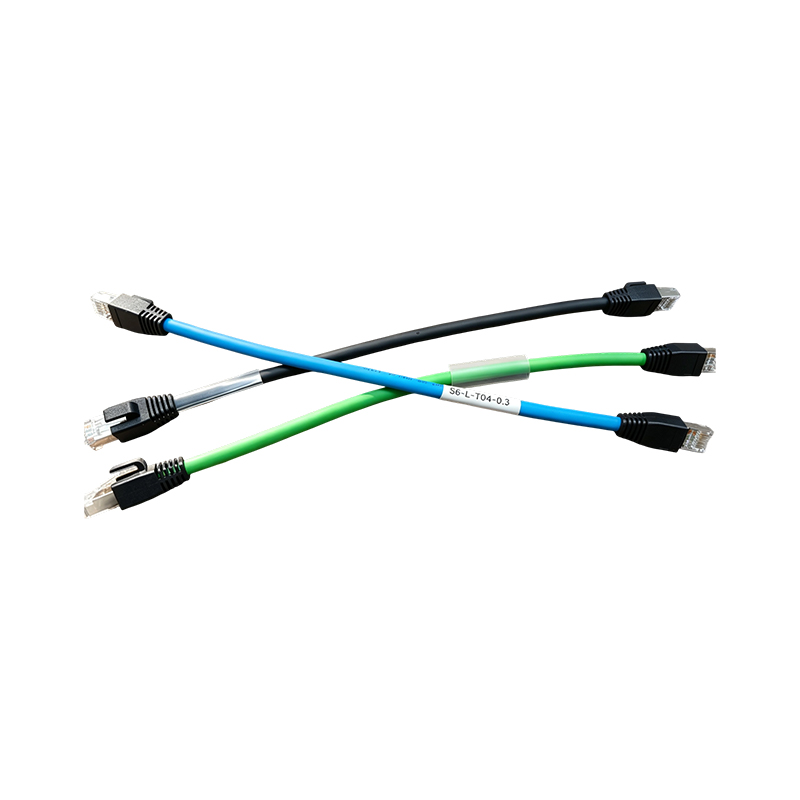

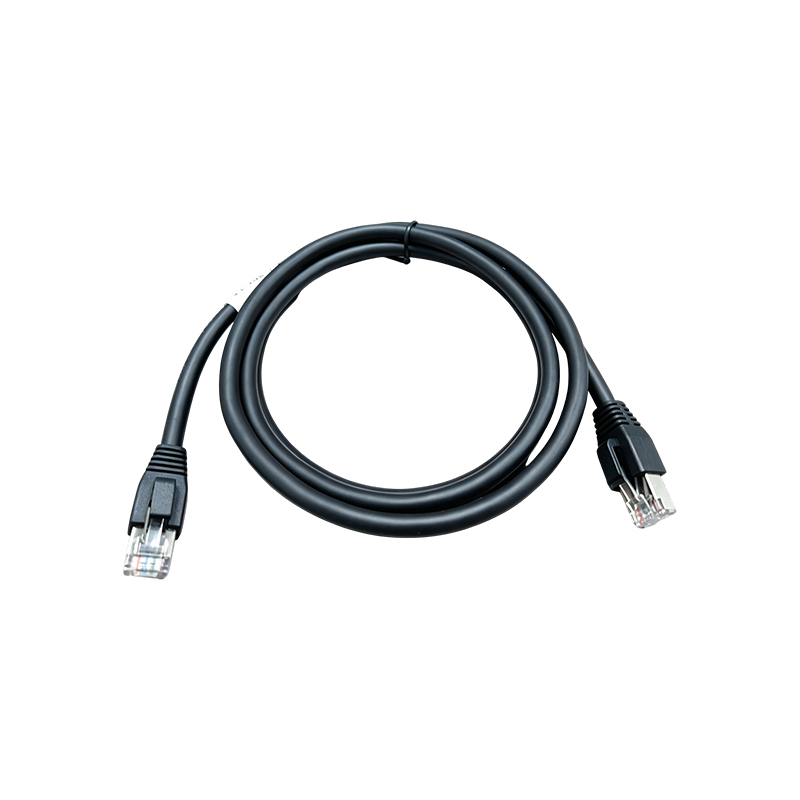

کابل‌های باس (کابل‌های شبکه): برای شبکه‌های ارتباطی صنعتی بین درایوها، کنترل‌کننده‌ها و رایانه‌های میزبان مورد استفاده قرار می‌گیرند که نیازمندی‌های انتقال با سرعت بالا و ضد تداخل را برآورده می‌کنند.

سناریوهای کاربردی شامل ابزارهای CNC، ربات‌های صنعتی، خطوط تولید خودکار، ماشین‌آلات بسته‌بندی، تجهیزات نساجی و چاپ، و سیستم‌های تولید الکترونیکی می‌شوند و دسته‌های سیم‌کشی را به پیوندی ضروری در سیستم‌های کنترل اتوماسیون مدرن تبدیل می‌کنند.

III. کنترل های کلیدی فرآیند تولید

طراحی و ساخت رسانا: کابل‌های برق از هادی‌های مسی انعطاف‌پذیر چند رشته‌ای برای اطمینان از ظرفیت حمل جریان و انعطاف‌پذیری استفاده می‌کنند، در حالی که کابل‌های سیگنال و انکودر از هادی‌های چند هسته‌ای با رشته‌های ریز ترکیب شده با ساخت جفت تابیده برای کاهش تداخل و تداخل الکترومغناطیسی استفاده می‌کنند.
سیستم محافظ و عایق: کابل های سیگنال معمولاً ساختار محافظ ترکیبی از فویل مسی ترکیب شده با مش بافته را برای سرکوب موثر تداخل الکترومغناطیسی با فرکانس بالا و محافظت از سیگنال های بازخورد ضعیف از اعوجاج اتخاذ می کنند. عایق کابل برق برای پاسخگویی به الزامات مربوط به مقاومت در برابر ولتاژ طراحی شده است.
غلاف و لایه تقویتی: غلاف بیرونی از مواد کامپوزیتی مقاوم در برابر روغن، مقاوم در برابر سایش و مقاوم در برابر آب و هوا (مانند PVC و PUR) استفاده می کند، با برخی از مدل های خاص زنجیره کششی که از لایه های تقویت کننده الیاف داخلی برای افزایش استحکام کششی و مقاومت خمشی استفاده می کنند.
مونتاژ کانکتور و پر کردن ترمینال: دوشاخه‌ها، سوکت‌ها و پایانه‌ها با استفاده از فرآیندهای فشرده‌سازی دقیق و تثبیت قالب‌گیری تزریقی مونتاژ می‌شوند تا از مقاومت تماس پایدار و درجه‌بندی‌های آب‌بندی ضدآب/ضد گرد و غبار اطمینان حاصل شود.
تست کامل: هر دسته سیم‌کشی قبل از حمل و نقل تحت آزمایش تداوم، تست مقاومت عایق، تست ولتاژ بالا و تست عملکرد سیگنال قرار می‌گیرد و از نرخ عبور محصول و قابلیت اطمینان عملیاتی اطمینان حاصل می‌کند.

IV. مزایای اصلی

ایمن و قابل اعتماد: طراحی ساختاری چند لایه ایمنی الکتریکی را با حفاظت مکانیکی متعادل می کند و در ترکیب با مواد مقاوم در برابر شعله و محافظ دقیق، خطر اتصال کوتاه، تداخل و از دست دادن سیگنال را به طور موثر کاهش می دهد.
اتصال کارآمد: رابط های استاندارد شده با طراحی ضد ریزش به طور قابل توجهی زمان نصب و راه اندازی در محل را کوتاه می کند و امکان عملیات plug-and-play واقعی را فراهم می کند.
سفارشی سازی انعطاف پذیر: طول کابل، مدل اتصال و نوع ترمینال همگی می توانند بر اساس نیازهای رابط تجهیزات مشتری سفارشی شوند و به طور گسترده با سیستم های اتوماسیون مارک های مختلف سازگار هستند.
مطابق با استانداردها: محصولات کاملاً از استانداردهای ملی و مقررات صنعت پیروی می کنند و گواهینامه های معتبری مانند 3C و CE را دریافت کرده اند که از استفاده مطابق در بازارهای داخلی و بین المللی اطمینان حاصل می کند.

خلاصه

دسته سیم‌ها به عنوان "اعصاب و جریان خون" سیستم‌های کنترل اتوماسیون عمل می‌کنند و هم قدرت و هم بازخورد سیگنال را ارائه می‌کنند. سطح تکنولوژیکی آنها مستقیماً دقت، کارایی و ایمنی عملیات تجهیزات را تعیین می کند. همانطور که اتوماسیون صنعتی و تولید هوشمند همچنان به پیشرفت خود ادامه می دهد، محصولات مهار سیم بسیار انعطاف پذیر، محافظت شده و یکپارچه به مسیر توسعه مجموعه های کابلی که از سیستم های درایو سروو پشتیبانی می کنند تبدیل شده اند.
