کابل سروو

مقدمه
کابل های سروو کابل های تخصصی هستند که برای اتصال سروو درایوها به سروو موتورها طراحی شده اند. آنها مسئول انتقال فرمان های کنترلی با دقت بالا، سیگنال های بازخورد و قدرت رانندگی هستند. ویژگی اصلی آنها ادغام خطوط برق، خطوط بازخورد رمزگذار و خطوط ترمز در یک کابل است که به قابلیت ضد تداخل عالی، انعطاف پذیری بالا، استقامت خمشی و وفاداری انتقال سیگنال برای اطمینان از موقعیت دقیق، سرعت و کنترل گشتاور در سیستم های سروو نیاز دارد.

برنامه های کاربردی
به طور خاص در سیستم های کنترل حرکت سروو با عملکرد بالا استفاده می شود.
سناریوهای کاربردی معمولی عبارتند از: ربات های صنعتی، مراکز ماشینکاری CNC، خطوط مونتاژ خودکار، ماشین آلات چاپ، ماشین آلات بسته بندی، تجهیزات تولید نیمه هادی، دستگاه های پزشکی و هر برنامه ای که نیاز به کنترل حلقه بسته با دقت بالا با موتورهای سروو داشته باشد.

تولید
هادی: برای اطمینان از انعطاف پذیری عالی و مقاومت در برابر خمش، از سیم های مسی بدون اکسیژن بسیار ریز و دقیقا رشته ای (معمولاً سیم های مسی قلع دار چند رشته ای) استفاده می کند.
عایق: از مواد با کارایی بالا مانند پلی اتیلن تخصصی یا پلی اتیلن فوم شده برای کاهش ثابت دی الکتریک، دستیابی به خازن کم و تضعیف سیگنال کم استفاده می کند که برای انتقال پالس فرکانس بالا حیاتی است.
پیچ و تاب و محافظ:
هسته های قدرت: معمولاً برای کاهش تشعشعات الکترومغناطیسی پیچیده می شوند.
هسته‌های بازخورد رمزگذار: برای محافظت از سیگنال‌های دیفرانسیل ضعیف، باید تحت چرخش با دقت بالا و با گام مساوی (مثلاً جفت‌های پیچ‌خورده) قرار گیرند و به‌طور مستقل محافظت شوند (مثلاً محافظ کامپوزیت بافته شده مسی با فویل آلومینیومی).
کابل کشی: جفت های قدرت، جفت های رمزگذار، خطوط ترمز و غیره را در یک ساختار بهینه سازی شده ضد پیچ ​​خوردگی با افزودن یک عنصر کششی مرکزی (به عنوان مثال، فیبر کولار) برای مقاومت در برابر استرس مکانیکی ادغام می کند.

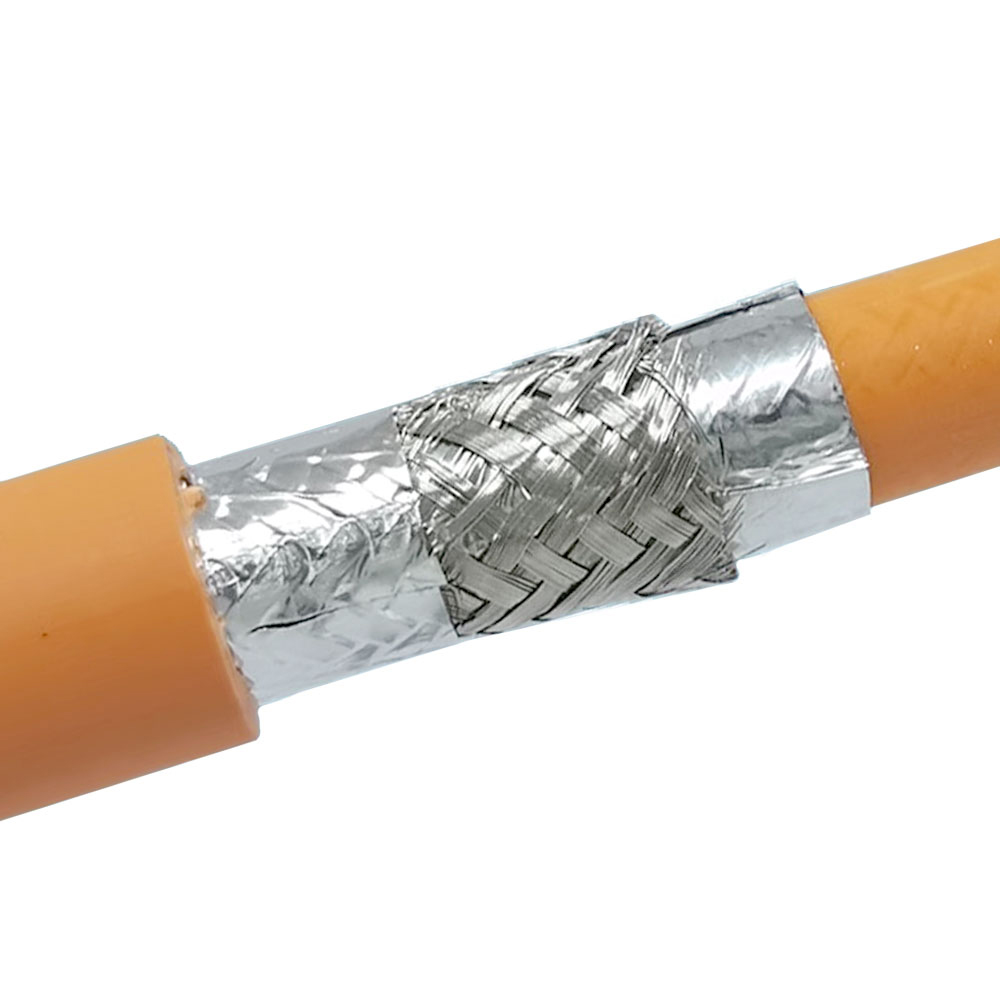

محافظ کلی: محافظ کلی بافته شده مس قلع دار با پوشش بالا (≥85%) را در اطراف هسته کابل اعمال می کند تا حفاظت جامع سازگاری الکترومغناطیسی (EMC) را ارائه دهد.
غلاف: یک غلاف بیرونی با عملکرد مکانیکی بالا مانند پلی اورتان (PUR) یا PVC تخصصی را اکسترود می کند که دارای مقاومت در برابر سایش، مقاومت در برابر روغن، مقاومت در برابر پارگی و مقاومت در برابر اشعه ماوراء بنفش است، معمولاً در رنگ مشکی یا نارنجی.
کنترل‌های کلیدی فرآیند: از تقارن و دقت گام جفت‌های پیچ خورده کاملاً اطمینان حاصل کنید. تداوم و پوشش هر لایه محافظ را تضمین می کند. انجام 100٪ تست برای مقاومت عایق در برابر ولتاژ، تداوم و امپدانس مشخصه. نمونه‌برداری اجباری برای آزمایش‌های عملکرد انتقال فرکانس بالا و آزمایش‌های مکرر عمر خمشی/پیچشی.

خدمات
مشاوره انتخاب: توصیه‌های انتخاب دقیقی را بر اساس مشخصات سیستم سروو (ولتاژ، جریان، نوع رمزگذار)، الزامات دینامیکی برنامه (سرعت حرکت، شعاع خمش، فاصله سفر)، رسانه‌های محیطی (روغن، آب، مواد شیمیایی) و اینکه آیا استانداردهای EMC خاصی باید رعایت شود ارائه می‌کند.
آزمایش و صدور گواهینامه: عملکرد فرکانس بالا (به عنوان مثال، پهنای باند، تداخل)، EMC (سازگاری الکترومغناطیسی)، و گزارش های آزمایش طول عمر مکانیکی را با محصولات مطابق با استانداردهای صنعت مربوطه (به عنوان مثال، UL، CE، TÜV) ارائه می دهد.

مزایا
یکپارچه سازی بالا و صرفه جویی در فضا: سیگنال های قدرت، بازخورد و کنترل را در یک کابل ادغام می کند، سیم کشی را ساده می کند، نقاط اتصال را کاهش می دهد، فضای داخلی دستگاه را ذخیره می کند و پیچیدگی نصب را کاهش می دهد.
یکپارچگی سیگنال عالی: مواد عایق بهینه شده و ساختارهای محافظ جفت پیچ خورده دقیق به طور موثر تداخل الکترومغناطیسی را سرکوب می‌کنند و از انتقال سریع و بدون اعوجاج پالس‌های کنترل و سیگنال‌های بازخورد رمزگذار اطمینان می‌دهند و در نتیجه دقت کنترل را تضمین می‌کنند.
دوام دینامیکی استثنایی: به طور خاص برای حرکت مداوم طراحی شده است، دارای مقاومت خمشی عالی، مقاومت در برابر پیچش و استحکام کششی، با طول عمر طولانی در حرکات رفت و برگشتی با سرعت بالا مانند ربات ها و زنجیرهای کششی.
اتصال قابل اعتماد و پایدار: معمولاً با اتصالات تخصصی با کیفیت بالا و مقاوم در برابر لرزش جفت می شود، اتصالات پایدار را در محیط های لرزان تضمین می کند و خرابی های ناشی از تماس ضعیف را کاهش می دهد.
بهبود عملکرد و قابلیت اطمینان سیستم: با اطمینان از انتقال همزمان و پایدار توان و سیگنال ها، به طور مستقیم خطاهای سیستم را کاهش می دهد، سرعت پاسخگویی، دقت موقعیت یابی و ثبات عملیاتی کلی سیستم سروو را بهبود می بخشد و خطرات خرابی را کاهش می دهد.
