چالشهای یکپارچگی سیگنال ویژه کابلهای رمزگذار در سیستمهای کنترل حرکت با سرعت بالا
کابل های رمزگذار سیگنالهای بازخورد موقعیت و سرعت را بین رمزگذارهای چرخشی یا خطی و کنترلکنندههای حرکت یا درایوهای سروو حمل کنید. برخلاف کابلهای کنترل همهمنظوره، آنها در محیطی کار میکنند که توسط دو تقاضای همزمان و متناقض تعریف شده است: خطوط سیگنال باید پالسهای دیجیتالی با فرکانس بالا یا شکلهای موج آنالوگ ظریف را با حداقل اعوجاج ارسال کنند، در حالی که کابل در کنار کابلهای برق اجرا میشود یا همراه با آنها قرار میگیرد که همان موتورهایی را تامین میکند که الکترومغناطیس بینالمللی قابل توجهی تولید میکنند. نتیجه این است که عملکرد کابل رمزگذار نه تنها با پارامترهای الکتریکی خود تعیین می شود، بلکه بر اساس نحوه تعامل آن پارامترها با پروتکل رابط رمزگذار خاص و محیط نویز نصب است.
رمزگذارهای افزایشی با استفاده از خروجی های خط TTL یا دیفرانسیل RS-422، قطارهای پالسی را در فرکانس هایی تولید می کنند که مستقیماً با سرعت موتور و وضوح رمزگذار مقیاس می شوند. یک رمزگذار 2500 خط در هر دور بر روی یک موتور سروو که با سرعت 3000 RPM کار می کند، پالس های خروجی را با فرکانس 125 کیلوهرتز در هر کانال تولید می کند - و با رمزگشایی مربعی، کنترل کننده انتقال لبه ها را در 500 کیلوهرتز پردازش می کند. در این فرکانسها، ظرفیت کابل به یک عامل محدودکننده تبدیل میشود: ظرفیت توزیع شده بین رساناهای سیگنال و بین سیگنال و محافظ، زمان افزایش هر لبه پالس را کاهش میدهد و حداکثر طول کابلی را که رمزگذار میتواند به طور قابلاعتماد کار کند، کاهش میدهد. برای سیگنالهای دیفرانسیل RS-422، کابلی با ظرفیت رسانا به رسانا 100 pF/m طول کارکرد قابل استفاده را به کمتر از 30 متر در نرخ لبه 500 کیلوهرتز محدود میکند، در حالی که کابلی که برای 50 pF/m یا کمتر طراحی شده است میتواند این محدوده را به میزان قابل توجهی افزایش دهد.
پروتکلهای رمزگذار مطلق - از جمله EnDat، SSI، BiSS، و HIPERFACE - خواستههای بیشتری را برای ساخت کابل ایجاد میکنند، زیرا آنها شامل ارتباط دوطرفه بین رمزگذار و درایو در فرکانسهای ساعتی معمولاً از 1 مگاهرتز تا 16 مگاهرتز هستند. در این فرکانس ها، تطبیق امپدانس مشخصه بین کابل و مدار درایور/گیرنده قابل توجه می شود. عدم تطابق امپدانس باعث انعکاس سیگنال می شود که به صورت نویز در خط داده ظاهر می شود و به طور بالقوه داده های موقعیت را خراب می کند. به درستی ساخته شده است کابل های رمزگذار یک امپدانس مشخصه 100-120 Ω را برای جفت های دیفرانسیل مشخص کنید، که به طور مداوم در طول کابل کامل حفظ شود تا خطاهای ناشی از انعکاس در سیستم های بازخورد مطلق با وضوح بالا به حداقل برسد. Anhui Zhishang Cable Technology Co.، آموزشی ویبولیتین کابلهای رمزگذار را با گام پیچش و هندسه عایق کاملاً کنترلشده برای دستیابی به مقادیر امپدانس پایدار تولید میکند که از این پروتکلهای درخواستی پشتیبانی میکنند.

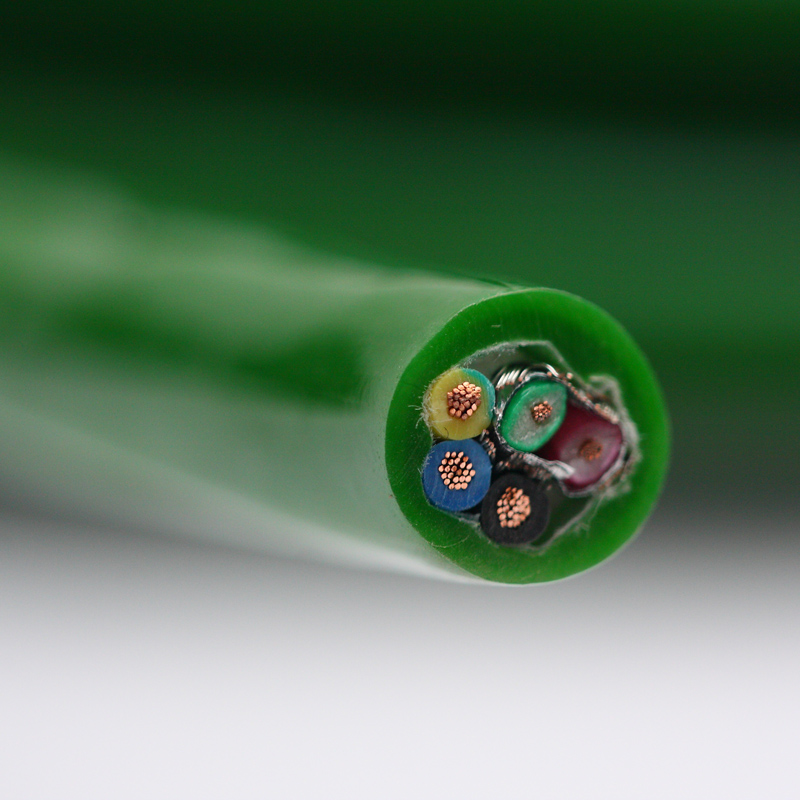

معماری محافظ: چرا یک سپر کلی منفرد اغلب برای کابل های رمزگذار کافی نیست
فرض استاندارد که یک محافظ کلی برای محافظ کابل سیگنال کافی است، به طور خاص در کاربردهای کابل رمزگذار خراب می شود، جایی که انواع سیگنال های مختلف با حساسیت های نویز متفاوت دارای یک بدنه کابل هستند. یک کابل رمزگذار معمولی دارای جفت سیگنال مربعی A/B/Z، ولتاژ تغذیه و هادی های زمین برای الکترونیک رمزگذار، و گاهی اوقات یک جفت پشتیبان باتری برای حفظ موقعیت مطلق است - هر کدام با امپدانس، سطح جریان و حساسیت متفاوت به تداخل. هنگامی که همه اینها تنها توسط یک سپر کلی پوشانده می شود، جفت القایی و خازنی بین هادی های منبع تغذیه و جفت سیگنال های داخل کابل کنترل نشده باقی می ماند و سپر هیچ محافظتی در برابر این تداخل داخلی ایجاد نمی کند.
راه حل مورد استفاده در کابل های رمزگذار با کارایی بالا، یک معماری محافظ لایه ای است: سپرهای جفت جداگانه برای هر جفت سیگنال دیفرانسیل، همراه با یک محافظ کلی برای کل کابل. سپرهای جفت جداگانه، معمولاً فویل آلومینیوم-پلی استر با سیم تخلیه، جفت خازنی بین جفت سیگنال مجاور و بین جفت سیگنال و هادی های قدرت را سرکوب می کنند. سپر کلی، فویل یا نوار مسی قلعشده، مانع اولیه در برابر تداخل الکترومغناطیسی خارجی از درایو موتور، همسایههای سینی کابل و محیط عمومی EMI صنعتی است. این رویکرد دو سطحی به قطر و هزینه کابل میافزاید، اما در برنامههای کنترل حرکت دقیق که با وضوح موقعیتیابی زیر میکرون کار میکنند، جایگزین - خطاهای بازخورد موقعیت ناشی از نویز - بسیار گرانتر از ارتقاء کابل است.
عمل اتصال به زمین سپر به اندازه ساخت سپر حیاتی است. سپر کلی کابل رمزگذار باید فقط در انتهای درایو/کنترل کننده به زمین محافظ متصل شود و یک زمین تک سر را تشکیل دهد که از حلقه های جریان محافظ ناشی از اختلاف پتانسیل زمین بین انتهای موتور و کابین کنترل جلوگیری می کند. اگر سپر در دو انتها به زمین متصل باشد و یک حلقه زمین وجود داشته باشد - که در ماشینهای بزرگ که بخشهای فولادی ساختاری مختلف در پتانسیلهای کمی متفاوت هستند رایج است - جریان محافظ حاصل از سیم تخلیه عبور میکند و ولتاژی را در خطوط سیگنالی که قرار بود محافظت کند القا میکند. بسیاری از شرایط خطای متناوب رمزگذار در ماشینهای عملیاتی بهجای هر گونه خطا در خود کابل یا رمزگذار، به این خطای زمین خاص بازمیگردند.
| پیکربندی محافظ | حفاظت EMI خارجی | سرکوب متقابل بین زوجی | برنامه معمولی |
|---|---|---|---|
| فقط فویل کلی | متوسط (HF) | هیچ کدام | رمزگذار افزایشی با وضوح پایین، اجراهای کوتاه |
| فقط قیطان کل | خوب (LF HF) | هیچ کدام | بازخورد سروو عمومی، محیط های نویز متوسط |
| فویل کلی فویل یک جفت | خوب (HF) | بالا | رمزگذارهای مطلق چند پروتکلی، اجراهای طولانی |
| قیطان کلی فویل یک جفت | عالی (LF HF) | بالا | بالا-resolution servo, heavy EMI environments |
الزامات عمر انعطاف پذیر و تفاوت های ساخت بین نصب کابل رمزگذار ثابت و متحرک
کابلهای انکودر در دو محیط مکانیکی کاملاً متفاوت نصب میشوند که به ساختارهای کابلی متمایز نیاز دارند: مسیریابی ثابت از یک رمزگذار ثابت روی قاب ماشین به کابینت کنترل، و مسیریابی پویا روی محورهای متحرک ماشین مانند مراکز ماشینکاری CNC، بازوهای رباتیک، محرکهای خطی و سیستمهای دروازهای. در نظر گرفتن این دو نوع نصب به عنوان قابل تعویض - استفاده از یک کابل نصب ثابت در یک برنامه دینامیک یا مهندسی بیش از حد یک کابل زنجیره ای برای یک مسیر ثابت - منجر به خرابی مکانیکی زودرس یا هزینه غیر ضروری می شود.
برای کاربردهای درگ و انعطاف پیوسته، ساخت کابل رمزگذار باید چندین نیاز مکانیکی همزمان را برطرف کند. رشته هادی باید طبق استاندارد IEC 60228 کلاس 5 یا کلاس 6 باشد و از سیم های ریز جداگانه برای توزیع تنش خمشی و به حداکثر رساندن عمر خستگی استفاده کند - هادی رشته ای کلاس 6 با سطح مقطع 0.14 میلی متر مربع ممکن است از 50 یا بیشتر سیم مجزا تشکیل شده باشد که هر کدام قطر آنها کمتر از 0.06 میلی متر است. پلیمر عایق باید در سراسر محدوده دمای عملیاتی کامل بدون ایجاد ترک تنش انعطاف پذیر باقی بماند و از PVC همه منظوره به نفع TPE یا PVC مرکب خاص با حفظ انعطاف پذیری در دمای پایین رد شود. سپرهای منفرد و سپر کلی باید از نوار بافته شده با سیم ریز یا فویل با همپوشانی کافی برای حفظ تداوم الکتریکی در طول میلیونها چرخه انعطافپذیر بدون ایجاد شکستگی یا شرایط مدار باز متناوب در سیم تخلیه ساخته شوند. کابل Zhishang کابلهای رمزگذار انعطافپذیر پیوسته خود را با طول لایه بهینهسازی شده برای هر عنصر رسانای رشتهای طراحی میکند و تضمین میکند که هندسه مارپیچی هادیها و سپرها به طور طبیعی خمش کابل را بدون ایجاد بار کششی در عناصر بیرونی تطبیق میدهد.
حداقل مشخصات شعاع خم برای کابل رمزگذار با زنجیره کششی یک مقدار ثابت نیست - بین شعاع خم دینامیکی (که به طور مداوم در حین کار اعمال می شود) و شعاع خم نصب (یک خم شدن یک بار در طول مسیریابی) متفاوت است. شعاع خمش دینامیک برای کابلهای رمزگذار با انعطاف بالا معمولاً به صورت 7.5× تا 10× قطر خارجی کابل مشخص میشود، در حالی که شعاع خمش نصب ممکن است 5× یا کمتر باشد. اعمال شعاع خم نصب به عنوان یک خم دائمی - به عنوان مثال، مسیر دادن کابل در اطراف یک گوشه محکم در یک کانال کابل - یک ناحیه از تنش مکانیکی پایدار ایجاد می کند که شکست خستگی را در آن نقطه تسریع می کند، حتی اگر خود کابل حرکت نمی کند. این تمایز باید به وضوح به تکنسین های نصب و راه اندازی منتقل شود، به ویژه در پروژه های مقاوم سازی که در آن کابل های جدید جایگزین کابل های موجود در مسیرهای مسیریابی از قبل ایجاد شده می شوند.
اندازه هادی منبع تغذیه در کابل های رمزگذار: کاهش ولتاژ و کوپلینگ نویز
اکثر کابلهای انکودر شامل هادیهای اختصاصی برای تامین ولتاژ عملیاتی به الکترونیک رمزگذار هستند - معمولاً 5 ولت DC برای انکودرهای افزایشی خروجی TTL یا 8 تا 30 ولت DC برای HTL و بسیاری از انواع رمزگذار مطلق. این هادی های برق نسبت به معادل های خود در کابل های برق دارای سطح مقطع کوچکی هستند، اما اندازه آنها تأثیر مستقیمی بر عملکرد رمزگذار دارد که اغلب نادیده گرفته می شود. افت ولتاژ در امتداد هادی های منبع تغذیه ولتاژ تغذیه را در پایانه های رمزگذار کاهش می دهد و رمزگذارهایی که در نزدیکی انتهای پایین محدوده ولتاژ مشخص شده خود کار می کنند ممکن است سیگنال های خروجی را با دامنه کاهش یافته، افزایش زمان افزایش دهند، یا - در مورد رمزگذارهای TTL 5 ولت با حاشیه ولتاژ بسیار تنگ - خطای متناوب از یک سطح منطقی غیر قابل تشخیص است.
محاسبه افت ولتاژ قابل قبول مستلزم دانستن مصرف جریان انکودر، طول کابل و سطح مقطع هادی است. رمزگذار 5 ولتی که 150 میلی آمپر را روی یک کابل 20 متری با هادی های تغذیه 0.14 میلی متر مربع می کشد، تقریباً 0.86 ولت افت تغذیه و بازگشت ترکیبی را تجربه می کند - بیش از 17٪ ولتاژ نامی تغذیه، که انکودر را بسیار پایین تر از منبع تغذیه نامی 5 ولت و در حاشیه کیفیت پایین سیگنال خروجی قرار می دهد. افزایش سطح مقطع هادی منبع تغذیه به 0.25 میلیمتر مربع، این افت را تقریباً به 0.48 ولت کاهش میدهد و حاشیه تغذیه کافی را بازیابی میکند. برای تاسیساتی که در آنها کارکرد طولانی کابل اجتناب ناپذیر است، برخی از سازندگان سروو درایو خروجی ولتاژ منبع انکودر قابل تنظیم را ارائه می دهند که مقاومت کابل را جبران می کند، اما این نیاز به دانش دقیق مقاومت هادی کابل دارد و نمی تواند جایگزین اندازه صحیح هادی در مرحله طراحی شود.
فراتر از افت ولتاژ، هادی های منبع تغذیه در کابل رمزگذار یک مسیر بالقوه تزریق نویز هستند. نویز روشن کردن منبع انکودر - که توسط منبع تغذیه داخلی درایو ایجاد می شود یا از گذرگاه DC دستگاه هدایت می شود - اگر هادی های تغذیه به اندازه کافی از جفت سیگنال های داخل کابل جدا یا محافظت نشده باشند، به صورت خازنی به جفت سیگنال مجاور متصل می شود. این یکی از دلایلی است که به هادی های برق در یک کابل رمزگذار که به خوبی طراحی شده است، اغلب به جای اینکه به طور تصادفی در بسته کابل توزیع شوند، سپر اختصاصی خود را داده یا در حاشیه کابل دور از جفت سیگنال قرار می گیرند. به عنوان بخشی از پشتیبانی مهندسی برنامه، شرکت فناوری کابل آنهویی ژیشانگ، به مشتریان در مورد انتخاب مقطع هادی برق و گزینههای ساخت کابل بر اساس نیازهای فعلی رمزگذار و فواصل نصب، توصیه میکند، و از مسائل مربوط به عملکرد مربوط به عرضه قبل از وقوع در میدان جلوگیری میکند.
افت ولتاژ تخمینی برای پیکربندی کابل رمزگذار معمولی (منبع 5 ولت، بار 150 میلی آمپر)
- هادی 0.14 میلی متر مربع، 10 متر دوندگی: افت ~ 0.43 ولت (8.6٪ از 5 ولت)؛ خط مرزی برای رمزگذارهای استاندارد TTL قابل قبول است.
- هادی 0.14 میلی متر مربع، 20 متر دوندگی: افت ~ 0.86 ولت (17.2٪ از 5 ولت)؛ ولتاژ منبع تغذیه احتمالاً کمتر از حداقل امتیاز رمزگذار است.
- هادی 0.25 میلی متر مربع، 20 متر دوندگی: افت ~0.48 ولت (9.6٪ از 5 ولت)؛ در محدوده قابل قبول برای اکثر رمزگذارهای 5 ولت.
- هادی 0.34 میلی متر مربع، 30 متر دوندگی: افت ~ 0.53 ولت (10.6٪ از 5 ولت)؛ مناسب برای کارهای طولانی تر بدون جبران ولتاژ سمت درایو.
