کابل برق عایق پلی اتیلن متقاطع YJLV43 6~35KV

خصوصیات: کابل برق با روکش پلی اتیلن زره پوش با سیم فولادی ضخیم عایق بندی شده 6 تا 35 کیلو ولت آلومینیومی، با استفاده از ساختار محافظ سه لایه (سپر نوار مسی عایق سپر هادی) و زره فولادی گرد ضخیم برای ارائه عملکرد الکتریکی عالی، حفاظت مکانیکی سطح بالا، و مقاومت مکانیکی فوق‌العاده مورد نیاز برای مقاومت در برابر آب.

درخواست قیمت تماس با ما

جزئیات محصول
مشخصات محصول

جزئیات محصول

مزایا:
مقرون به صرفه: هزینه هادی های آلومینیومی به طور قابل توجهی کمتر از هادی های مسی است که آن را برای پروژه های انتقال نیرو در مسافت های طولانی و با ظرفیت بالا مناسب می کند.
حفاظت مکانیکی قوی: زره سیم فولادی ریز مقاومت عالی در برابر فشار، ضربه و آسیب جوندگان ایجاد می کند، که برای دفن مستقیم یا نصب در محیط های پیچیده مناسب است.
عملکرد الکتریکی پایدار: عایق پلی اتیلن متقاطع مقاومت خوبی در برابر تخلیه جزئی، تلفات دی الکتریک کم و قابلیت اطمینان عملیاتی طولانی مدت بالا ارائه می دهد.
سازگاری محیطی گسترده: غلاف PVC در برابر رطوبت و خوردگی مقاوم است و برای سناریوهای مختلف مانند کاربردهای بیرونی، تونل و خط لوله مناسب است.
ساخت و نگهداری راحت: ساختار زره پوش استحکام کششی کابل را افزایش می دهد، نصب و نگهداری آینده را تسهیل می کند.

محدوده برنامه: انتقال نیروی زیردریایی در اعماق دریا، خطوط خروجی زیر آب نیروگاه‌های برق آبی بزرگ، منبع تغذیه برای پل‌های بین‌دریایی و رودخانه‌ای، منبع تغذیه برای سکوهای نفت و گاز در اعماق دریا، انتقال برق با ولتاژ متوسط بالا در محیط‌های شدید زیر آب، و پروژه‌های مهندسی سنگین زیر آب حساس به هزینه

نکات ویژه: اتصالات ولتاژ متوسط-بالا هادی آلومینیومی به فناوری اتصال و اتصالات خاصی نیاز دارد. محافظ سه لایه توزیع یکنواخت میدان الکتریکی و کنترل تخلیه جزئی را در سطوح ولتاژ 6-35 کیلوولت تضمین می کند. زره سیم فولادی ضخیم محافظت مکانیکی در برابر جریان های اعماق دریا و ضربه های لنگر را فراهم می کند. غلاف پلی اتیلن دولایه قابلیت اطمینان طولانی مدت عایق زیر آب را تضمین می کند

مشخصات محصول

هادی	هادی آلومینیومی، گرد فشرده یا بخش شکل
محدوده مقطع	25 میلی متر مربع ~ 1200 میلی متر مربع
ولتاژ نامی	3.6/6 کیلو ولت، 6/6 کیلو ولت، 6/10 کیلو ولت، 8.7/10 کیلو ولت، 8.7/15 کیلو ولت، 12/20 کیلو ولت، 18/30 کیلو ولت، 21/35 کیلو ولت
ولتاژ تست	تست ولتاژ مقاومت فرکانس برق (2.5U₀ 2 کیلو ولت، 5 دقیقه)
مواد عایق	پلی اتیلن متقاطع (XLPE)
ضخامت عایق	مطابق با استاندارد GB/T 12706.2 (تعیین شده بر اساس رتبه بندی ولتاژ)
ساختار محافظ	هادی shield (semi-conductive layer) insulation shield (semi-conductive layer) copper tape shield
ساختار زره	زره فولادی گرد ضخیم
غلاف داخلی	پلی اتیلن (PE)
غلاف بیرونی	پلی اتیلن (PE) or flame-retardant polyethylene
ضخامت غلاف	مطابق با استاندارد GB/T 12706.2
هادی DC Resistance	مطابق با GB/T 3956 برای استانداردهای مقطع متناظر
مقاومت عایق	≥ 1000 MΩ·km (20℃)
تخلیه جزئی	≤ 10 pC (1.73U₀)
دمای عملیاتی طولانی مدت	90 درجه سانتیگراد
دمای اتصال کوتاه	≤ 250 ℃ (5 ثانیه)
حداقل شعاع خمشی	چند هسته_ 25 × قطر خارجی کابل (تک هسته_ 20 × قطر خارجی کابل)
دمای نصب	≥ -10 ℃
استحکام کششی	مقاومت در برابر نیروی کششی ≥ 12000 نیوتن (6-10 کیلوولت)، ≥ 15000 نیوتن نیروی کششی (20-35 کیلوولت)
مقاومت در برابر آب	عالی، مناسب برای نصب طولانی مدت زیر آب
ولتاژ مقاومت فرکانس برق	مجوز (2.5U₀ 2 کیلوولت، 5 دقیقه)
ولتاژ مقاومت در برابر ضربه	استانداردهای درجه ولتاژ مربوطه را پاس می کند
رنگ غلاف	سیاه

قبلی:JF (JBF) خواص مکانیکی قوی کابل ولتاژ بالا بعدی: کابل ولتاژ بالا YJV43 عملکرد الکتریکی پایدار

مرتبط محصولات

KVVP22 کابل کنترل نصب و گذاشتن انعطاف پذیر
ویژگی ها: KVVP22 یک کابل کنترل محافظ زره پوش است که ترکیبی از محافظ نواری مسی با زره نواری فولادی...
KVVP کابل کنترل ساختار پایدار و قابل اعتماد
ویژگی ها: KVVP یک کابل کنترل محافظ با استفاده از عایق و غلاف PVC با محافظ نوار مسی است که مقاومت ...
KVVR نگهداری آسان کابل کنترل
ویژگی ها: KVVR یک کابل کنترل انعطاف پذیر با استفاده از هادی های ریز رشته و عایق و غلاف PVC است که...
کابل UL10269 مقاوم در برابر روغن و مواد شیمیایی دارای گواهینامه UL
مشخصات سیم UL10269 شناسایی مدل: UL – استاندارد آزمایشگاه های Underwriters، 10269 – 60V 80...
کابل اتوبوس صنعتی Cat6 با قابلیت ضد تداخل قوی
خصوصیات: Industrial Bus Cat6 یک کابل اترنت صنعتی رده 6 با کارایی بالا است که دارای ساختار...

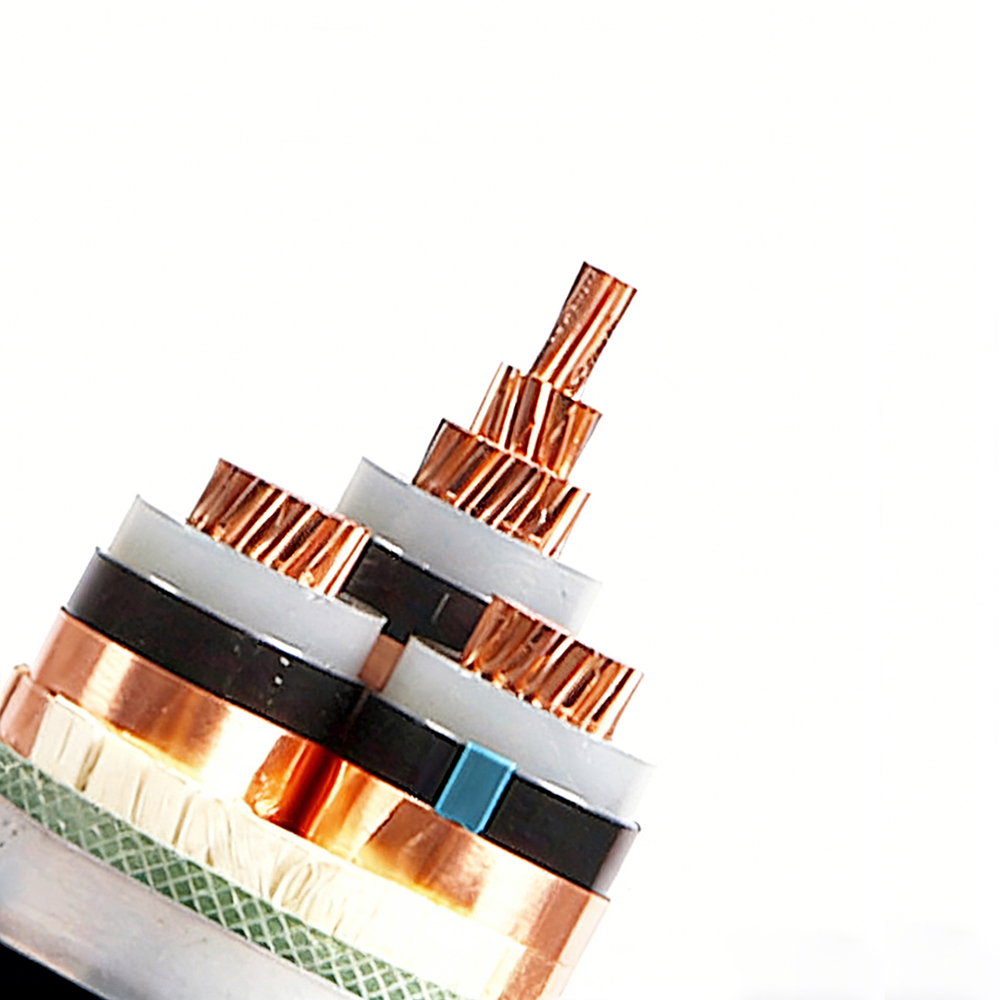

کابل ولتاژ بالا YJLV32
