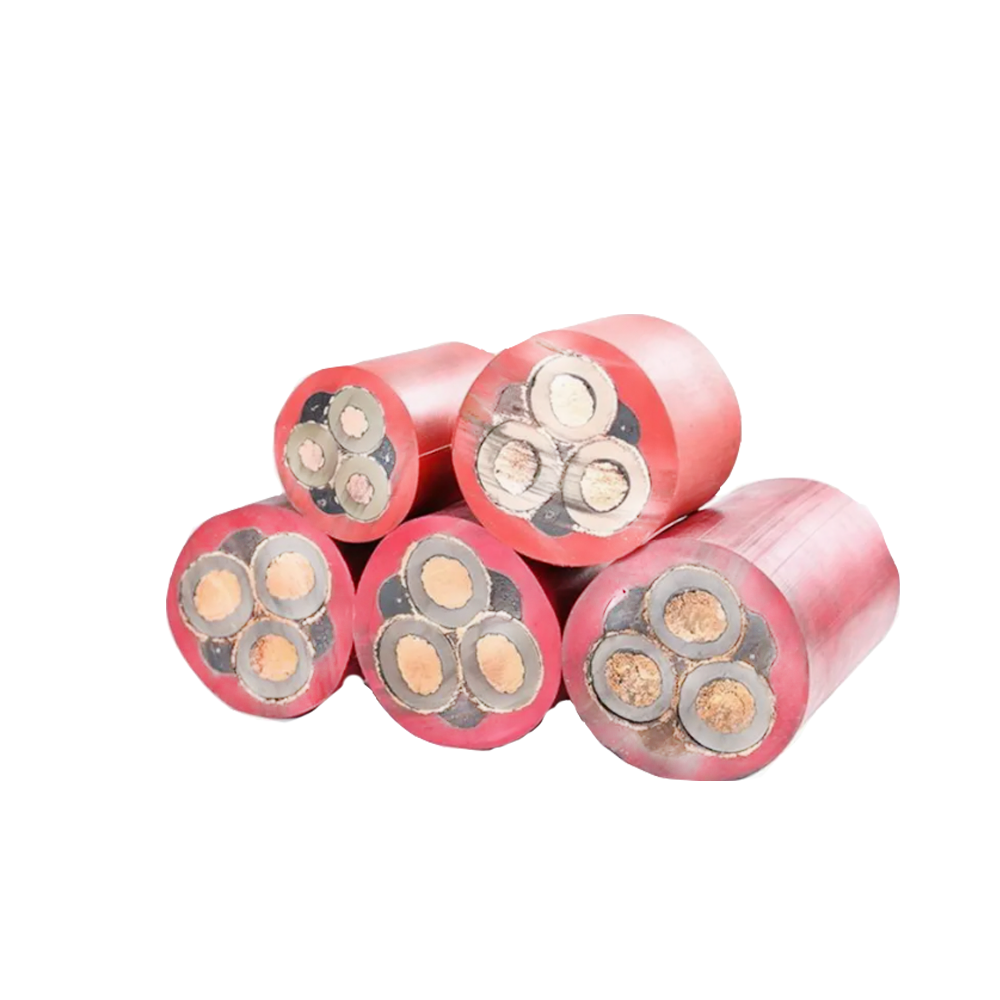

کابل دستگاه تونل زنی ولتاژ بالا استخراج UGEFP، کابل UGF

مزایای ویژه UGEFP:
هسته و محافظ مانیتورینگ یکپارچه از نظارت بر وضعیت عایق در زمان واقعی و هشدار اولیه خطا پشتیبانی می کنند.
ساختار محافظ فلزی تداخل الکترومغناطیسی را سرکوب می کند و از انتقال سیگنال پایدار برای سیستم های کنترل ماشین تونل زنی اطمینان می دهد.
مقاوم در برابر کشش و خم شدن مکرر، مناسب برای حرکت مداوم با شدت بالا ماشین های تونل زنی.

مزایای عمومی UGF:
مقرون به صرفه، تامین نیازهای اولیه منبع تغذیه برای استخراج تجهیزات ولتاژ بالا.
غلاف مقاوم در برابر سایش و پارگی مناسب برای محیط های زیرزمینی مرطوب و گرد و غبار.
انعطاف پذیری خوب، سیم کشی و نصب تجهیزات زیرزمینی را تسهیل می کند.

مزایای رایج:
گواهی بازدارنده شعله معدن (MT 818) که استانداردهای ایمنی ضد انفجار بالا را در زیر زمین تضمین می کند.
مقاوم در برابر روغن و مقاوم در برابر خوردگی، مناسب برای محیط های معدنی روغنی و اسیدی.
محدوده دمای عملیاتی گسترده، سازگار با تغییرات دمای زیرزمینی.

محدوده برنامه:
UGEFP عمدتا برای تجهیزات متحرک ولتاژ بالا در معادن زغال سنگ زیرزمینی، مانند سردر، برش زغال سنگ و پست های سیار استفاده می شود. UGF عمدتاً برای تجهیزات سیار کم ولتاژ زیرزمینی مانند نوار نقاله ها، سیستم های روشنایی و ماشین آلات کوچک استفاده می شود.

نکات ویژه:
هسته های نظارت UGEFP از خطای عایق پشتیبانی می کنند. رنگ غلاف معمولاً سیاه یا نارنجی است. غلاف تقویت شده اختیاری برای سایش شدید؛ راه حل های یکپارچه با کانکتورهای ولتاژ بالا از پیش نصب شده ارائه می دهد.

ساختار：
UGEFP: هسته های قدرت (3 هسته) هسته مانیتورینگ هسته تقویت کننده الیاف بافته لایه لایه محافظ فلزی لایه غلاف کلروپرن
UGF: هسته های قدرت (3 یا 4 هسته) غلاف الیاف بافته شده تقویت کننده هسته زمینی لایه کلروپرن
هادی: هادی مسی قلع اندود، فوق انعطاف پذیر چند رشته ای (رسانای کلاس 6)
محدوده مقطع: 16 میلی متر مربع ~ 185 میلی متر مربع (هسته های قدرت)
ولتاژ نامی: UGEFP: 3.6/6 کیلو ولت، 6/10 کیلو ولت؛ UGF: 0.66/1.14 کیلو ولت
ولتاژ تست: UGEFP: 15 کیلو ولت / 5 دقیقه (کلاس 6 کیلو ولت)، 25 کیلو ولت / 5 دقیقه (کلاس 10 کیلوولت). UGF: 3.5 کیلو ولت / 5 دقیقه
مواد عایق: لاستیک اتیلن پروپیلن (EPR)
ساختار محافظ: UGEFP: سپر بافته سیم مسی (پوشش ≥85%). UGF: سپر اختیاری (غیر استاندارد)
جنس غلاف: لاستیک کلروپرن مقاوم در برابر شعله (CR)
حداقل شعاع خمشی: نصب ثابت: 10 × قطر خارجی کابل. نصب موبایل: 15 × قطر خارجی کابل (UGEFP)، 12 × قطر خارجی کابل (UGF)
دمای عملیاتی: طولانی مدت: -40℃ ~ 65℃; اضافه بار کوتاه مدت: 90 ℃ (2 ساعت)
مقاومت کششی: ≥ 2000N (UGEFP)، ≥ 1500N (UGF)
مقاومت در برابر سایش: ≥ 100000 چرخه سایشی متقابل (1 کیلوگرم بار)
مقاومت روغن: تست غوطه وری روغن IRM 902 (70℃×24h)
تاخیر در شعله: تست بازدارنده شعله معدن MT 818.1 را پشت سر می گذارد
رتبه حفاظتی: IP67 (با کانکتور مشابه)
