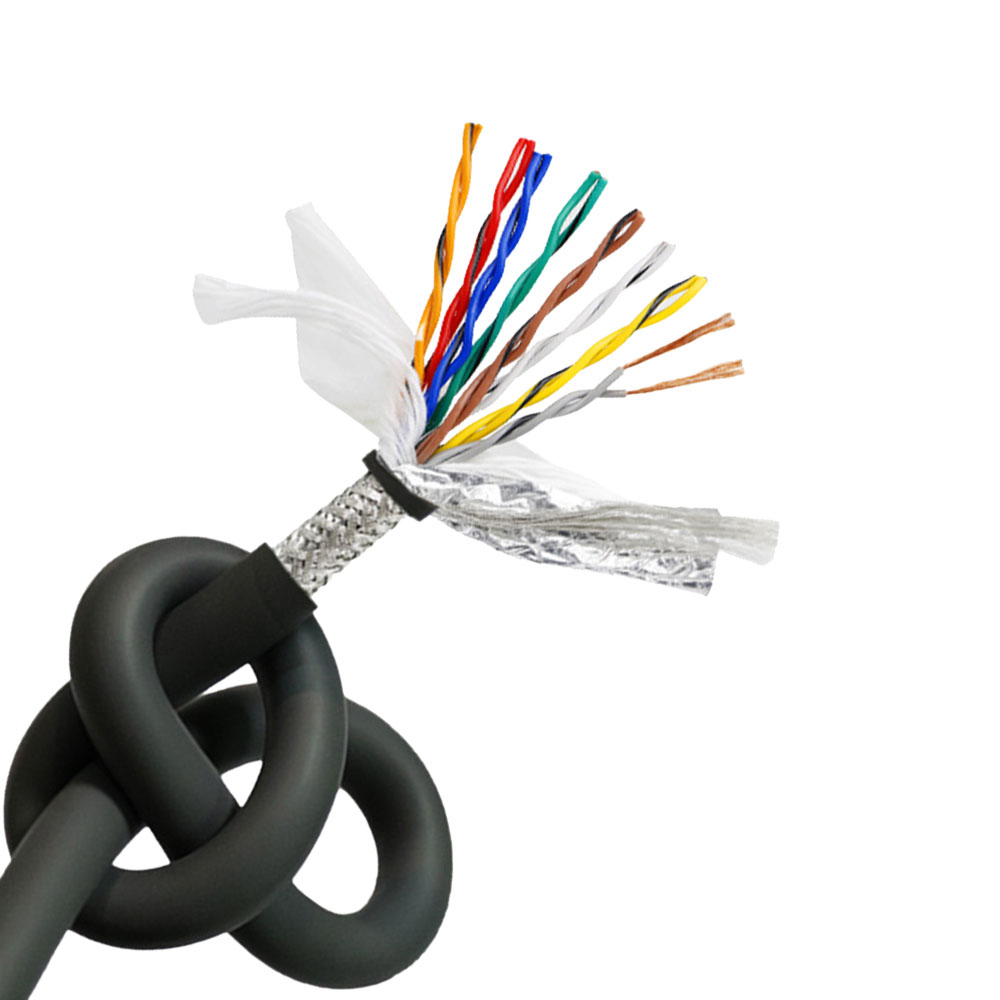

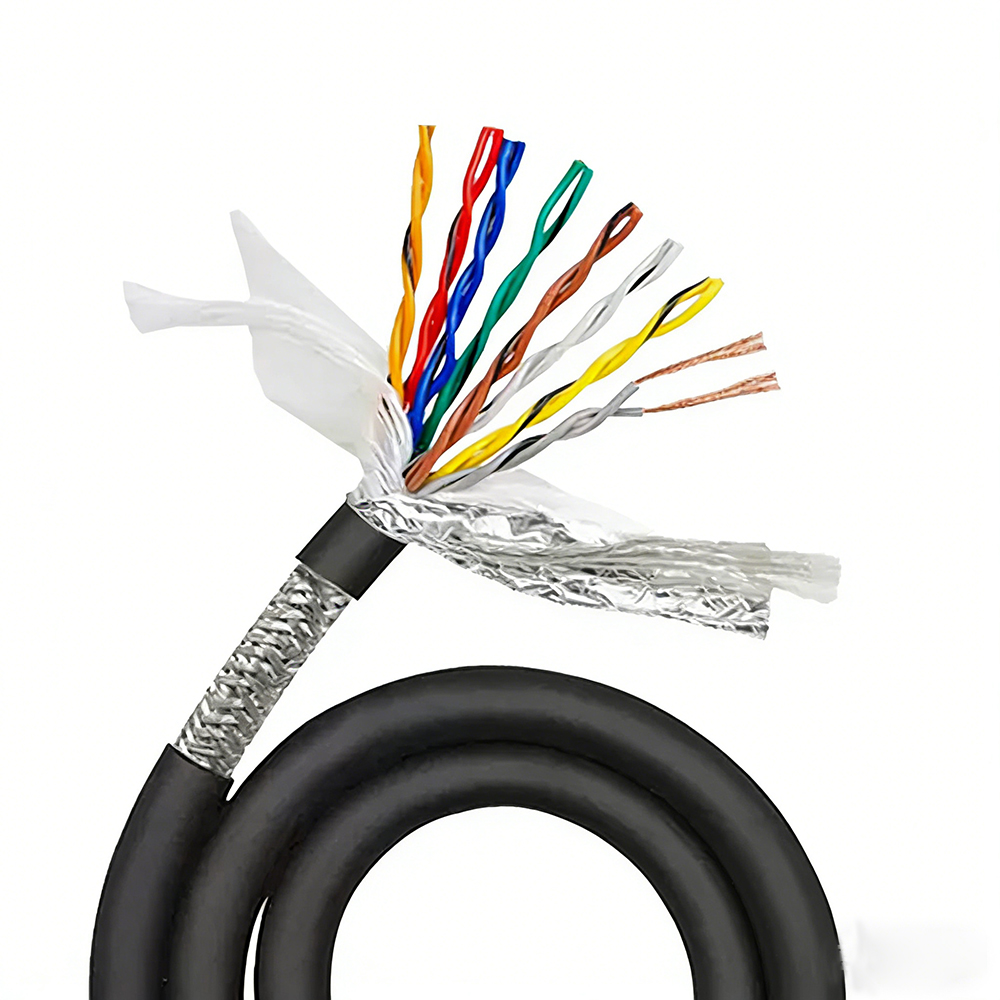

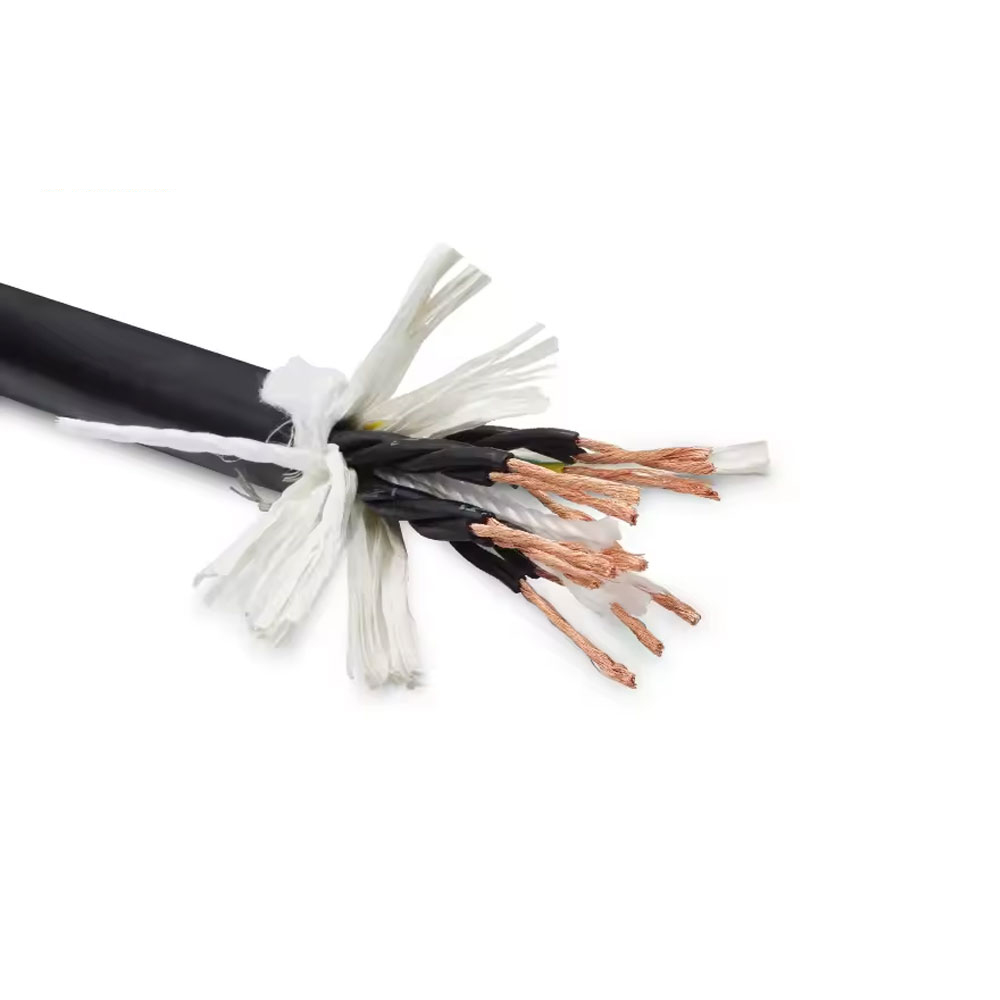

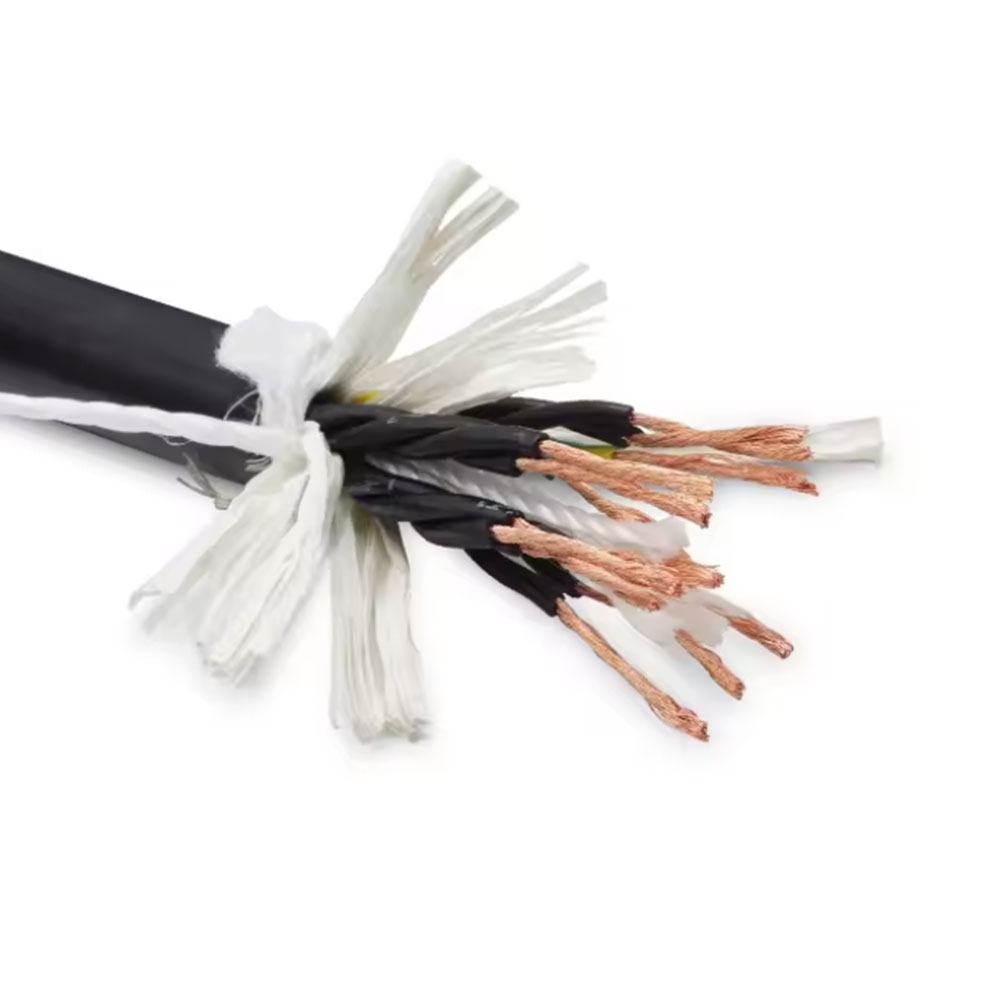

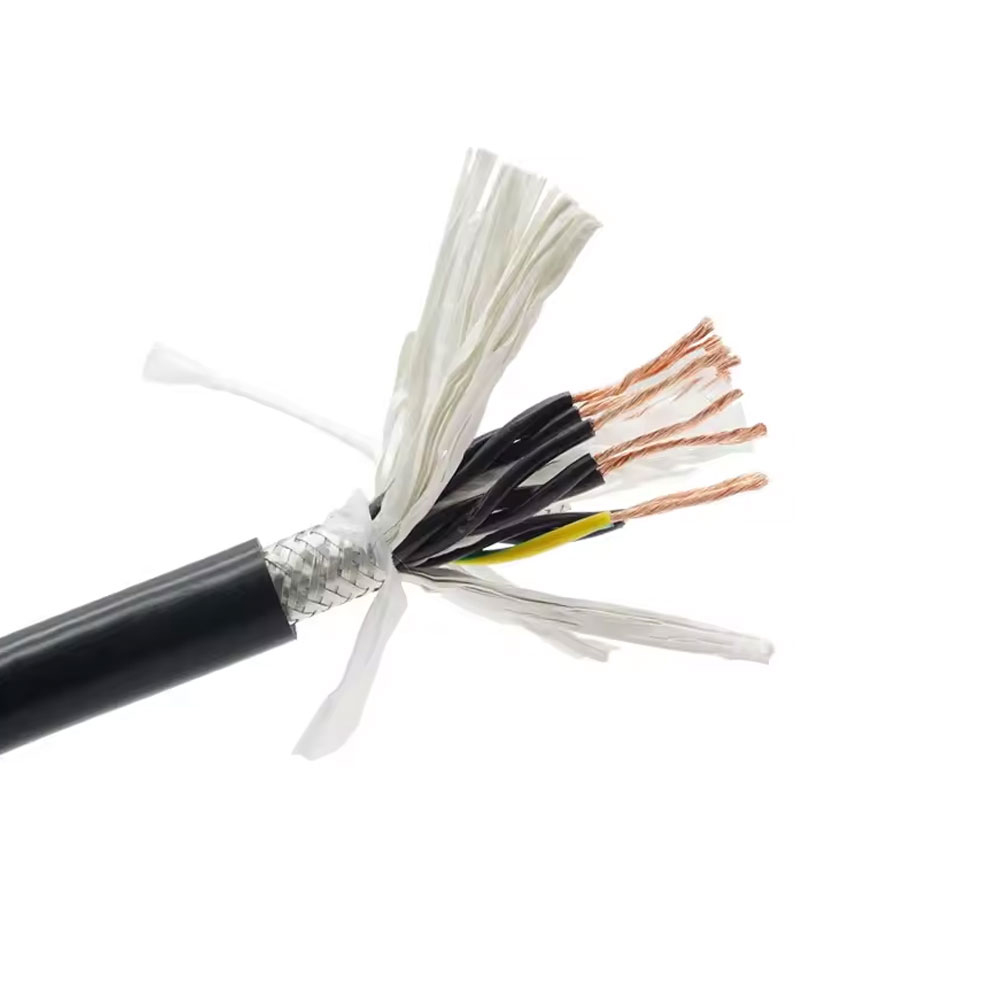

TRVVSP کامپوزیت محافظ کابل کشی زنجیره ای

به طور خاص برای ارتباطات آسانسور مدرن طراحی شده است:
از لحاظ فیزیکی برای پروتکل های ارتباطی سیستم کنترل آسانسور مدرن مانند CAN bus، Ethernet، RS-485 و غیره بهینه شده است، نرخ خطای بیت را کاهش می دهد و قابلیت اطمینان ارتباطات را بهبود می بخشد.
حفظ ویژگی های مکانیکی کابل های آسانسور:
دارای هادی های فوق انعطاف پذیر، عناصر کششی، و طراحی مقاوم در برابر خمش رفت و برگشتی، سازگار با حرکت عمودی.
دامنه کاربرد: به عنوان کابل های مسافرتی برای انتقال سیگنال های گذرگاه کنترل بحرانی و داده های حساس در سیستم های آسانسور و بالابر رده متوسط ​​تا بالا مجهز به سیستم های کنترل دیجیتالی و شبکه ای، که در آن قابلیت اطمینان ارتباط و عملکرد در زمان واقعی به شدت مورد نیاز است، استفاده می شود.

هادی: هادی مسی آنیل شده کلاس 6 (سیم های مسی فوق ریز چند رشته ای). محدوده مقطع: 0.5 میلی متر مربع تا 2.5 میلی متر مربع (سیگنال/کنترل/ارتباط)، 4 میلی متر مربع تا 25 میلی متر مربع (قدرت).
عایق: PVC انعطاف پذیر ویژه، با کد رنگی.
ساختار هسته (ویژگی هسته): ادغام چند هسته ای، از جمله جفت های پیچ خورده:
• خطوط برق: ممکن است یک سازه موازی باشد.
• خطوط کنترل/سیگنال/ارتباط: حداقل یک یا چند گروه از ساختار جفت پیچ خورده استفاده می کنند (به عنوان مثال، جفت پیچ خورده)، مانند:
- اتوبوس RS-485/CAN
- بازخورد رمزگذار
- اترنت (به دسته خاصی نیاز دارد)
- صدا/اینترکام آنالوگ
عنصر کششی: نخ آرامید مرکزی یا یکپارچه یا طناب الیافی که استحکام کششی را فراهم می کند.
پرکننده: مواد پرکننده غیر رطوبت گیر.
ساختار محافظ: محافظ لایه ای:
1. محافظ فردی (ممکن): جفت های پیچ خورده بحرانی ممکن است از محافظ فویل آلومینیومی مستقل استفاده کنند.
2. محافظ کلی: از مش بافته شده مسی قلع دار یا مش نواری کامپوزیت آلومینیومی پلاستیکی استفاده می کند، پوشش ≥85%.
غلاف: PVC با استحکام بالا و مقاوم در برابر سایش، معمولاً سیاه یا خاکستری.
ولتاژ نامی: 300/500 ولت
دمای عملیاتی طولانی مدت: -15 درجه سانتیگراد تا 70 درجه سانتیگراد (نصب تلفن همراه).
حداقل شعاع خمشی: نصب موبایل: 10 × D (D: قطر خارجی کابل).
