موثرترین راه برای بهبود دوام کابل برق عایق شده و روکش دار XLPE چیست؟

درک اینکه چه چیزی بر دوام کابل XLPE تأثیر می گذارد

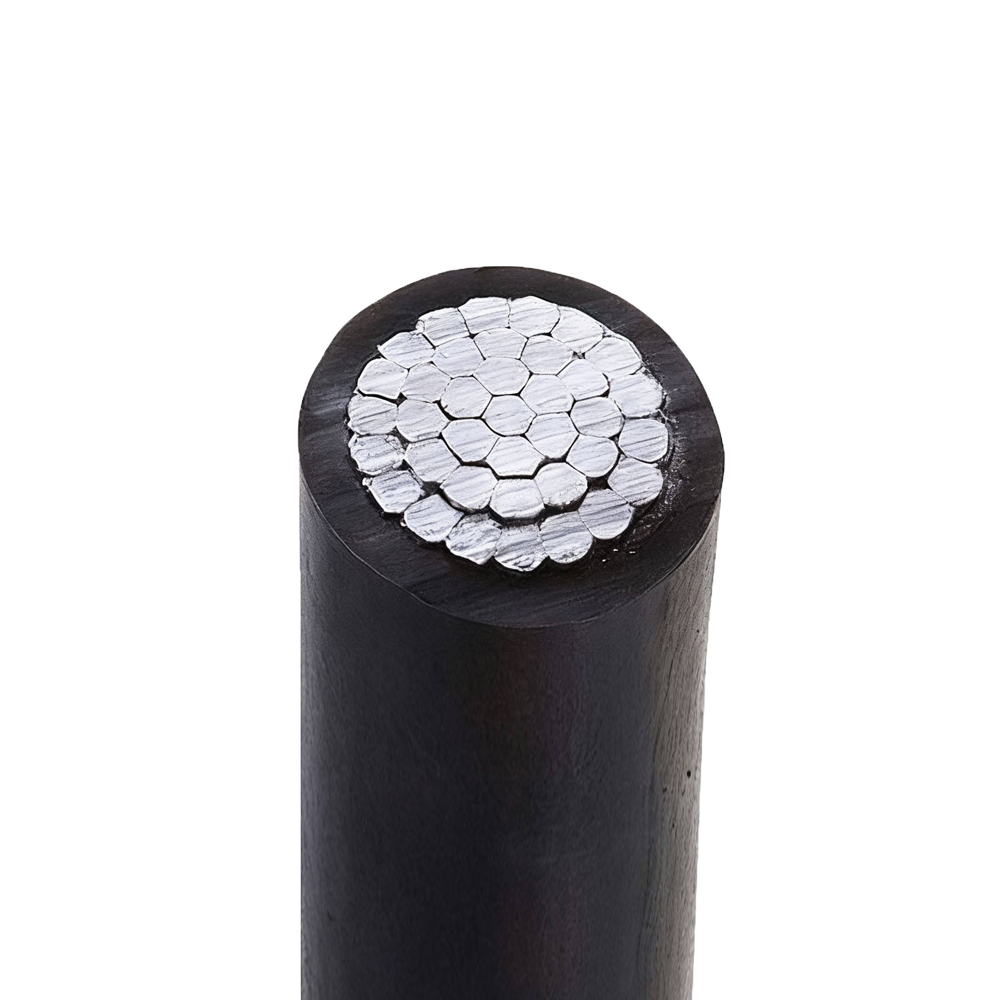

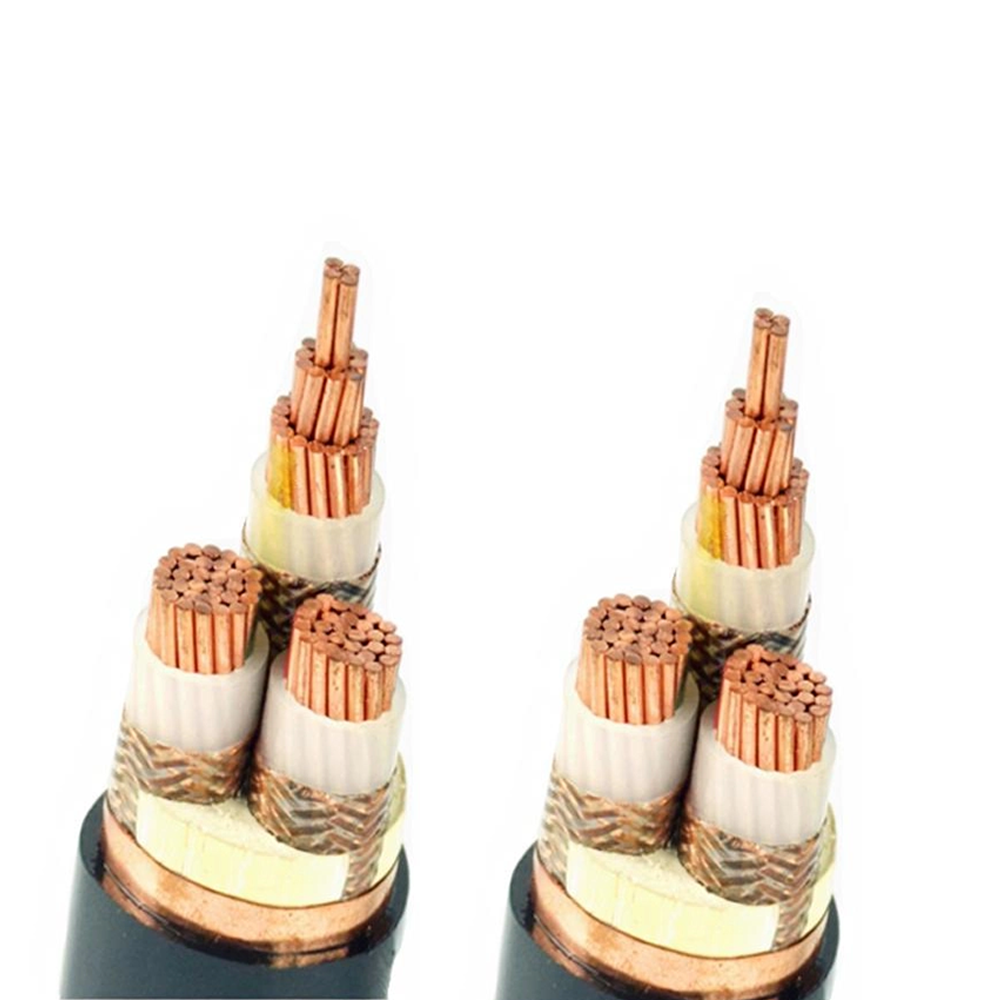

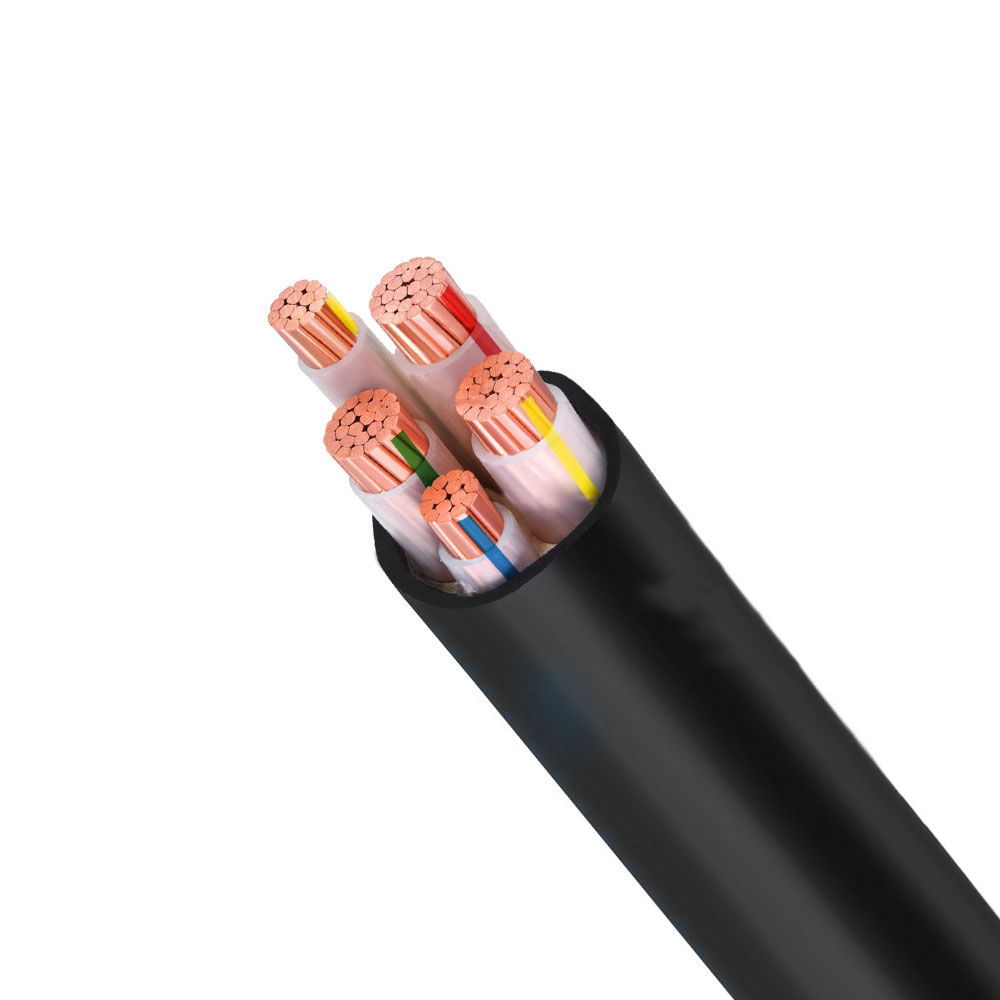

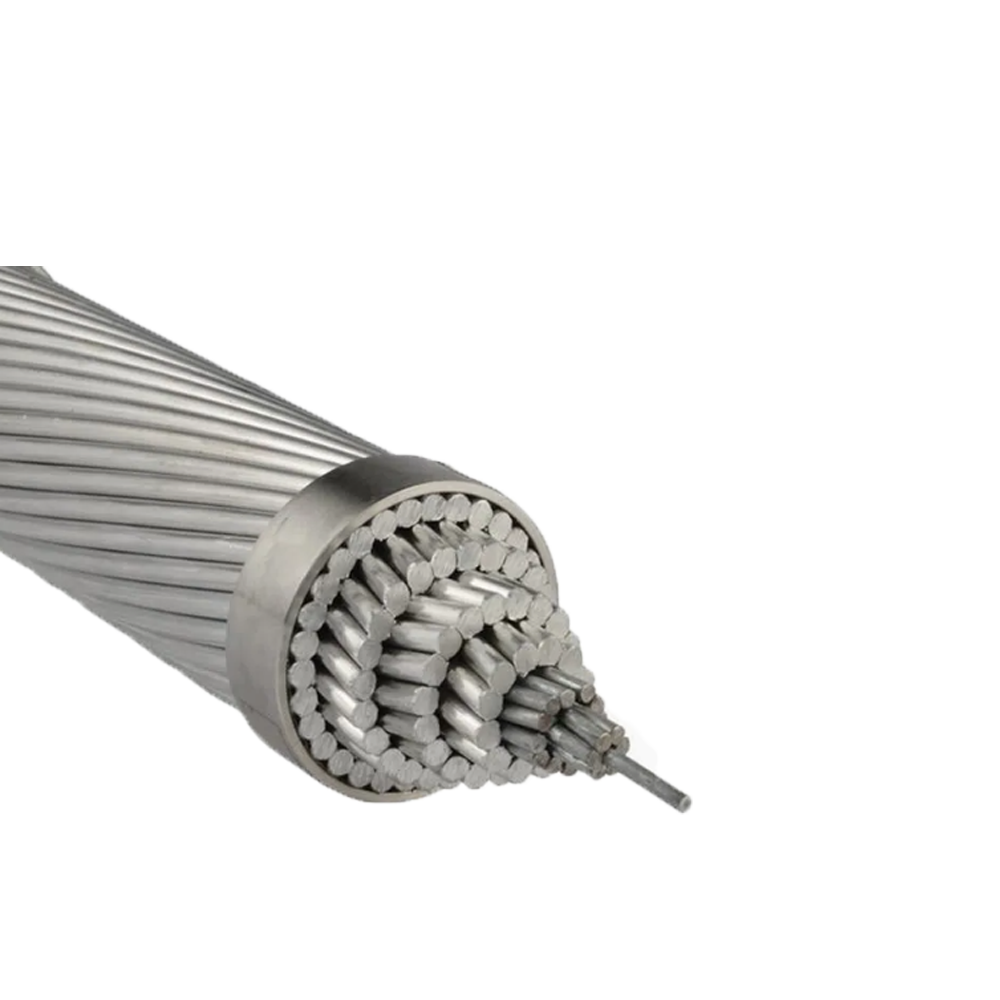

کابل برق عایق و غلاف XLPE به طور گسترده ای وجود دارد به دلیل مقاومت حرارتی عالی، مقاومت دی الکتریک و خواص مکانیکی در سیستم های توزیع فشار متوسط و بالا استفاده می شود. با این حال، مانند تمام زیرساخت های الکتریکی، طول عمر آنها بدون تلاش عمدی تضمین نمی شود. دوام کابل های XLPE تحت تأثیر ترکیبی از کیفیت مواد، قرار گرفتن در معرض محیط، شیوه های نصب و نگهداری مداوم است. درک این عوامل اولین قدم به سوی اجرای اقداماتی است که عمر مفید واقعی را افزایش داده و خرابی های برنامه ریزی نشده را کاهش می دهد.

مکانیسم های تخریب در کابل های XLPE شامل پیری حرارتی، درختکاری آب، درختکاری الکتریکی، استرس مکانیکی و حمله شیمیایی است. هر یک از اینها می تواند به طور مستقل یا به طور هم افزایی عمر کابل را کوتاه کند. اگر یکی از این عوامل نادیده گرفته شود، کابلی که برای 30 یا 40 سال رتبه بندی شده باشد، ممکن است پیش از موعد از کار بیفتد. خبر خوب این است که اکثر مشکلات دوام از طریق تصمیمات مهندسی صحیح و مدیریت فعال قابل پیشگیری هستند.

انتخاب درجه مناسب کابل و مشخصات مواد

دوام از مرحله مشخصات شروع می شود. انتخاب درجه صحیح عایق XLPE و مواد روکش برای کاربرد خاص شما بسیار مهم است. همه ترکیبات XLPE برابر نیستند - تفاوت در چگالی اتصالات عرضی، بسته های افزودنی و کیفیت رزین پایه به طور قابل توجهی بر عملکرد طولانی مدت تأثیر می گذارد.

ملاحظات اصلی مواد عبارتند از:

• از XLPE مقاوم در برابر درخت (TR-XLPE) برای نصب در محیط‌های مرطوب یا زیرزمینی استفاده کنید، زیرا رشد درخت آب را به میزان قابل توجهی در مقایسه با XLPE استاندارد کاهش می‌دهد.
• ترکیبات پوشش بیرونی تثبیت شده در برابر اشعه ماوراء بنفش را برای کابل هایی که در معرض نور مستقیم خورشید قرار دارند، به ویژه در تاسیسات بالای سر یا سینی در معرض مشخص کنید.
• برای محیط های صنعتی با قرار گرفتن در معرض مواد شیمیایی، مواد روکش با مقاومت تایید شده در برابر روغن ها، حلال ها و اسیدها را انتخاب کنید - معمولاً پلی اولفین یا پی وی سی تخصصی روی هسته XLPE مخلوط می شوند.
• اطمینان حاصل کنید که کابل با استانداردهای مربوطه مانند IEC 60502، IEC 60840 یا IEEE 1202 بسته به کلاس ولتاژ و نوع نصب مطابقت دارد.
• بررسی کنید که هادی – چه مسی چه آلومینیومی – با استانداردهای خلوص مطابقت داشته باشد، زیرا ناخالصی ها اکسیداسیون را در اتصالات و پایانه ها تسریع می کنند.

سرمایه گذاری روی کابل با مشخصات بالاتر در هنگام خرید تقریباً همیشه مقرون به صرفه تر از تعویض زودرس یا تعمیر اضطراری در این زمینه است.

اعمال روش های صحیح نصب

حتی کابل XLPE با بالاترین کیفیت ممکن است در حین نصب آسیب ببیند. آسیب مکانیکی وارد شده در این مرحله - اغلب با چشم غیرمسلح نامرئی - می تواند با ایجاد نقاط شروع برای درختکاری الکتریکی یا ورود رطوبت، عمر مفید را به طور چشمگیری کاهش دهد.

بهترین روش های نصب که از یکپارچگی کابل محافظت می کند:

• حداقل شعاع خم را رعایت کنید: کابل های XLPE دارای حداقل شعاع خمشی (معمولاً 12 تا 20 برابر قطر کلی کابل) هستند. نقض این امر باعث ایجاد ترک های میکروسکوپی در عایق می شود که تحت فشار الکتریکی به نقاط شکست تبدیل می شوند.
• تنش کششی را کنترل کنید: در طول کشش های نصب از دینامومتر استفاده کنید و هرگز از حداکثر کشش سازنده تجاوز نکنید. کشش بیش از حد باعث کشیده شدن و تغییر شکل لایه های هادی و عایق می شود.
• از غلطک ها و راهنماهای کابل مناسب استفاده کنید: از کشیدن کابل ها روی لبه های تیز، بتن ناهموار یا سنگریزه در حین عملیات ترانشه برداری خودداری کنید. در هر تغییر جهت از غلطک کابل استفاده کنید.
• عمق دفن مناسب را حفظ کنید: کابل‌های XLPE مستقیم دفن شده باید در اعماق مطابق با استانداردهای محلی (معمولاً حداقل 600 تا 900 میلی‌متر) نصب شوند تا در برابر بارهای مکانیکی سطحی و تغییرات شدید حرارتی محافظت شوند.
• محافظت از انتهای کابل در حین نصب: همیشه انتهای کابل ها را با درپوش های انتهایی مهر و موم نگه دارید تا زمانی که اتصال یا خاتمه انجام شود تا از ورود رطوبت به رشته های هادی جلوگیری شود.

مدیریت بار حرارتی و ظرفیت

تخریب حرارتی یکی از مهم ترین و قابل پیش بینی ترین تهدیدات برای دوام کابل XLPE است. در حالی که XLPE دارای دمای عملیاتی مداوم 90 درجه سانتیگراد (و درجه بندی اضطراری تا 130 درجه سانتیگراد) است، کارکرد مداوم در نزدیکی این محدودیت ها به طور نامتناسبی پیری را تسریع می کند. با توجه به مدل پیری آرنیوس که به طور گسترده در مهندسی کابل استفاده می شود، هر 10 درجه سانتی گراد افزایش در دمای عملیاتی تقریباً عمر عایق را به نصف کاهش می دهد.

برای مدیریت موثر بار حرارتی:

• انجام محاسبات دقیق ampacity با استفاده از اندازه گیری های مقاومت حرارتی واقعی خاک به جای مقادیر پیش فرض - شرایط خاک به طور قابل توجهی متفاوت است و مفروضات پیش فرض اغلب بیش از حد خوش بینانه هستند.
• از گروه بندی تعداد زیادی کابل در بسته های محکم یا مجرای محصور شده بدون کاهش وزن خودداری کنید، زیرا گرمایش متقابل ظرفیت کابل را به میزان قابل توجهی کاهش می دهد.
• هنگام دفن مستقیم در مناطقی با رسانایی ضعیف خاک، کابل‌ها را در پس‌پرده‌های پایدار حرارتی (به عنوان مثال، پس‌پری حرارتی سیال با مقاومت حرارتی کم) نصب کنید.
• نمایه‌های بار را کنترل کنید و از اضافه بار مداوم حتی در محدوده رتبه‌بندی‌های اضطراری مجاز فنی خودداری کنید.

محافظت در برابر رطوبت و آب درختان

درختکاری آب رایج ترین مکانیسم خرابی طولانی مدت در کابل های عایق XLPE، به ویژه در تاسیسات زیرزمینی است. زمانی رخ می دهد که آب به عایق نفوذ کند و تحت تأثیر میدان الکتریکی کانال های درخت مانندی را تشکیل دهد که به تدریج قدرت دی الکتریک را کاهش می دهد. در طی سالها یا دهه ها، اینها می توانند به درختان الکتریکی تبدیل شوند که منجر به خرابی عایق می شوند.

اجرای نظارت بر وضعیت و آزمایش تشخیصی

نظارت بر وضعیت فعال یکی از قدرتمندترین ابزارهای موجود برای افزایش عمر سیستم کابل XLPE است. آزمایش‌های تشخیصی دوره‌ای به جای انتظار برای خرابی، نقص‌های در حال توسعه را در حالی که هنوز می‌توان مدیریت کرد - از طریق تعمیرات هدفمند، مدیریت بار، یا جایگزینی برنامه‌ریزی شده بخش‌های خاص، نشان می‌دهد.

روش های تشخیصی رایج عبارتند از:

• آزمایش تخلیه جزئی (PD): حفره ها، آلودگی ها و درختان الکتریکی درون عایق را تشخیص می دهد. می توان به صورت آفلاین (با استفاده از سیستم های VLF یا DAC) یا آنلاین با استفاده از سنسورها انجام داد. تست PD به ویژه برای کابل های XLPE ولتاژ متوسط ​​ارزشمند است.
• اندازه گیری دلتای قهوهای مایل به زرد (ضریب اتلاف): زاویه از دست دادن عایق را اندازه گیری می کند و به رطوبت و پیری پیشرفته حساس است. افزایش روند دلتای قهوهای مایل به زرد نسبت به آزمایش های متوالی یک شاخص هشدار اولیه قابل اعتماد است.
• بازتاب سنجی دامنه زمانی (TDR): محل ناپیوستگی های امپدانس ناشی از آسیب، محفظه های رطوبت یا اتصالات معیوب در طول کابل را مشخص می کند.
• تصویربرداری حرارتی: در پایانه ها و اتصالات در دسترس برای تشخیص نقاط داغ ناشی از اتصالات ضعیف، افزایش مقاومت تماس یا خراب شدن عایق استفاده می شود.

مدت کوتاهی پس از راه اندازی یک خط پایه آزمایشی ایجاد کنید، سپس در فواصل زمانی منظم تکرار کنید - معمولاً هر 5 سال یک بار برای مدارهای ولتاژ متوسط، یا اغلب برای کابل ها در شرایط خدماتی سخت. نتایج پرطرفدار در طول زمان بسیار آموزنده تر از هر نتیجه آزمایشی است.

تضمین کیفیت در اتصالات و پایانه ها

اتصالات و پایانه ها به طور مداوم ضعیف ترین نقاط در هر سیستم کابلی هستند و کابل های XLPE نیز از این قاعده مستثنی نیستند. رابط بین عایق کابل و مواد اتصال یا پایان باید با دقت زیادی آماده و مونتاژ شود. آلودگی، کنترل ناکافی تنش، یا بازگرداندن محافظ نامناسب در این نقاط، غلظت‌های تنش الکتریکی را ایجاد می‌کند که می‌تواند منجر به خرابی زودهنگام کابل صدا شود.

فقط اتصال دهندگان آموزش دیده و دارای گواهینامه باید روی سیستم های XLPE ولتاژ متوسط ​​و بالا کار کنند. استفاده از کیت‌های اتصالات از پیش قالب‌گیری شده یا جمع‌شدگی سرد از تولیدکنندگان معتبر - همراه با رعایت دقیق دستورالعمل‌های نصب سازنده - به طور قابل توجهی میزان خرابی اتصالات را کاهش می‌دهد. پس از اتصال، آزمایش فشار یا هیپوت باید برای بررسی یکپارچگی قبل از انرژی‌دهی مجدد انجام شود.

ایجاد یک برنامه بلند مدت مدیریت دارایی کابل

در نهایت، دوام فقط یک چالش فنی نیست - یک رشته مدیریت دارایی است. سازمان‌هایی که سوابق جامع تاریخ نصب کابل، تاریخچه بارگیری، نتایج آزمایش و فعالیت‌های تعمیر را نگهداری می‌کنند، برای تصمیم‌گیری آگاهانه در مورد زمان‌بندی تعمیر و نگهداری و تعویض موقعیت بسیار بهتری دارند.

یک طرح مدیریت دارایی کابل ساختاریافته باید شامل یک ثبت کابل کامل با نقشه‌های مسیر و مستندات ساخته شده، یک برنامه بازرسی منظم که بخش‌های قابل دسترسی و اجزای در معرض دید را پوشش می‌دهد، معیارهای تعریف‌شده برای مداخله مبتنی بر شرایط ناشی از نتایج آزمایش‌های تشخیصی، و یک مدل اولویت جایگزین که سن کابل، بارگذاری، بحرانی بودن و یافته‌های تشخیصی را متعادل می‌کند، باشد. با در نظر گرفتن سیستم های کابلی XLPE به عنوان دارایی های با عمر طولانی که مستحق توجه مداوم هستند به جای تنظیم و فراموش کردن زیرساخت ها، اپراتورهای آب و برق و صنعتی می توانند به طور مداوم به عمر خدمات طراحی شده دست یابند یا از آن فراتر روند - کاهش هزینه کل مالکیت و بهبود قابلیت اطمینان سیستم در دراز مدت.
